Typ 99XXX

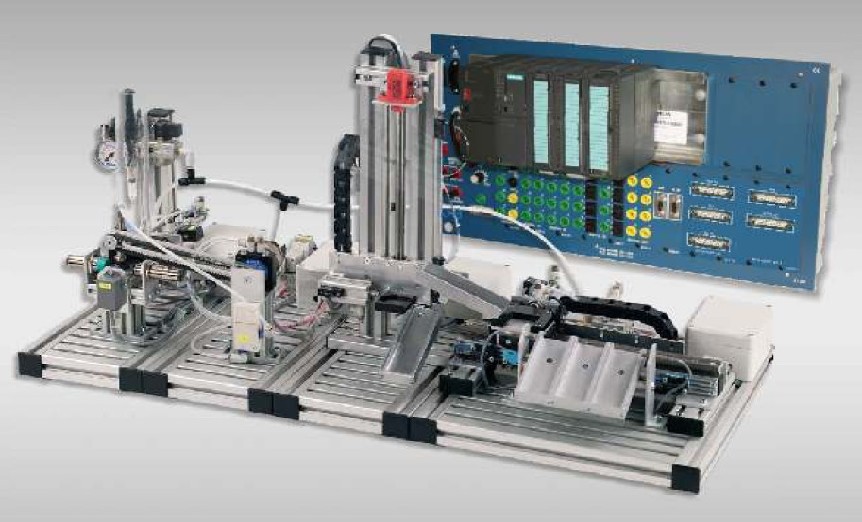

Mechatronische Anlage
Modulares Mechatronik-Trainingssystem für den Aufbau auf Arbeitstischen. Die Anlage kombiniert pneumatische, elektrische und sensorische Baugruppen zu voll funktionsfähigen Modulen für Demonstration, Gruppenarbeit und praktische Versuche.
- Mechatronisches System zum Aufbau auf Arbeitstischen
- Kleine Module mit jeweils einer voll funktionsfähigen Baugruppe
- Vielfältige Kombinationsmöglichkeiten für Gruppenarbeit und Demonstrationen
- Systemplatten im Raster 160 oder 320 mm breit und 400 mm tief
- Elektropneumatische Ventilinseln zur Ansteuerung pneumatischer Antriebe
- Relais für elektrische Antriebe in den Datenschnittstellen
Konzept und Einsatz
Mechatronik System zum Aufbau auf Arbeitstischen mit kleinen, voll funktionsfähigen Modulen.
Die Anlage ist auf Gruppenarbeit und vielseitige Kombinationen ausgelegt; Steuerungsmodule werden über genormte Datenschnittstellen angebunden.
Modulübersicht
Die Anlage besteht aus folgenden Baugruppen und Zubehörteilen:
- 99610 Fallmagazin mit Prüfeinheit
- 99611 Schwenkumsetzer
- 99612 Messen analog
- 99613 Sortieren in 3 Spuren
- 99700 Bedienpult
- 99701 Wartungseinheit manuell
- 99702 Zubehörsatz
Fallmagazin mit Prüfeinheit
Aus einem Magazin werden Werkstücke vereinzelt und auf einer Ablage bereitgestellt. Füllstand, Ablage und Werkstücke werden mit Lichtschranke, Mikroschalter sowie optischem und induktivem Sensor überwacht.
Ein doppeltwirkender Pneumatikzylinder schiebt die Werkstücke einzeln aus dem Magazin; die Zylinderansteuerung erfolgt über ein elektrisch betätigtes Magnetventil.
- Aufbau: Al-T-Nutenplatte 160 mm x 400 mm, Datenschnittstelle, Kompaktventilinsel, Fallmagazin für zylindrische Werkstücke, Prüfeinheit an der Werkstückablage
- Lerninhalt: Vereinzeln, kollisionssicher bereitstellen und Zustände mit Sensoren erfassen
Schwenkumsetzer
Der Schwenkumsetzer setzt Werkstücke zwischen zwei Modulen mit definierten Materialübergabepunkten um.
Ein pneumatischer Schwenkantrieb bis 180° befürdert die Werkstücke mit Vakuumgreifer; die Positionen des Kolbens werden mit berührungslosen Signalgebern festgestellt.
- Aufbau: Al-T-Nutenplatte 160 mm x 400 mm, Datenschnittstelle, Kompaktventilinsel, Schwenkumsetzer, Vakuumerzeuger
- Lerninhalt: Umsetzen, Aufnehmen mit Sauger, kollisionssicheres Absetzen
Messen analog
Werkstücke werden auf einem Werkstückträger mit einer Hubeinrichtung gegen ein analoges Wegmesssystem gefahren.
Das Wegmesssystem liefert eine analoge Spannung von 0 bis 10 V, die mit einer SPS am Analogeingang ausgewertet werden kann; das Werkstück kann an Zwischenpositionen oder unten ausgeschleust werden.
- Aufbau: Al-T-Nutenplatte 160 mm x 400 mm, Datenschnittstelle, Kompaktventilinsel, Hubeinrichtung mit kolbenstangenlosem Zylinder, analoges Wegmesssystem, Auswurfzylinder, 2 Rutschen
- Lerninhalt: Ausschleusen definierter Teile und Materialdickenmessung mit Linearpotentiometer
Sortieren in 3 Spuren
Werkstücke werden mit einem Linearsystem an drei Rutschen vorbeigeführt und mit einer mitfahrenden pneumatischen Ausgabeeinheit nach Materialart sortiert.
Die Positionierung erfolgt über eine Gabellichtschranke an einem Lochblech, die Rutschen werden mit einer Lichtschranke überwacht.
- Aufbau: Al-T-Nutenplatte 350 mm x 400 mm, Datenschnittstelle, Kompaktventilinsel, Lineareinheit mit pneumatischem Werkstückträger, 3 Rutschen, Lichtschranke
- Lerninhalt: Positionieren, Endschalter/Mikroschalter, Wendeschützschaltung und Füllstandsüberwachung
Bedienpult und Wartungseinheit
Das Bedienpult besteht aus einem stabilen Aluminiumgehäuse mit Gummifüßen und besitzt einen 25-poligen D-SUB-Steckverbinder zur Installation an die Steuerung.
Die manuelle Wartungseinheit kann auf eine Montageplatte montiert werden und umfasst Filterdruckregler, Druckregelventil, Handabsperrventil und Steckfix-Anschlüsse.
- Bedienpult: 1 Leuchtdrucktaster Öffner, 2 Leuchtdrucktaster Schließer, 1 Knebelschalter, 2 Meldeleuchten, 25-pol. D-SUB
- Wartungseinheit: Filter 5 µm, halbautomatischer Kondensablauf, Einstellbereich 0,05 bis 0,7 MPa
Zubehörsatz
Der 23-teilige Zubehörsatz bündelt Aufbewahrungsbox, Werkzeuge, Profilverbinder, Endkappen und Werkstücke für den laufenden Betrieb.
Ein Zubehörsatz reicht für Anlagen mit bis zu acht MCS-Modulen aus.
- Aufbewahrungsbox und Lösewerkzeug für Kunststoffrohr
- Schraubendreher, Sechskantschlüsselsatz, Schlauchschneider, Profilverbinder und Endkappen
- Werkstücke Ø 30 mm aus Aluminium und Kunststoff in verschiedenen Höhen
- Genormte Datenschnittstellen zum Anschluss der Steuerungsmodule
- Module mit allen üblichen Steuerungen betreibbar und mit Bedienpult anschließbar
- Systemtyp
- Mechatronisches System zum Aufbau auf Arbeitstischen
- Systemplatten
- 160 oder 320 mm breit, 400 mm tief
- Datenschnittstellen
- Genormte Datenschnittstellen zum Anschluss der Steuerungsmodule
- Ventilinseln
- Elektropneumatische Ventilinseln zur Ansteuerung pneumatischer Antriebe
- Ansteuerung
- Module können mit allen üblichen Steuerungen betrieben werden
- Bedienpult
- An der Steuerung anschließbar
- Modul 99610 - Fallmagazin mit Prüfeinheit
- 160 x 400 x 270 mm; 3,2 kg; 24 V DC; 0,5 MPa; D-SUB 25-pol.
- Modul 99611 - Schwenkumsetzer
- 160 x 400 x 250 mm; 3,0 kg; 24 V DC; 0,5 MPa; D-SUB 25-pol.
- Modul 99612 - Messen analog
- 160 x 400 x 400 mm; 4,4 kg; 24 V DC; 0,5 MPa; D-SUB 25-pol.
- Modul 99613 - Sortieren in 3 Spuren
- 320 x 400 x 150 mm; 5,8 kg; 24 V DC; 0,5 MPa; D-SUB 25-pol.
- Bedienpult 99700
- Aluminiumgehäuse mit 25-pol. D-SUB-Steckverbinder; 1 Leuchtdrucktaster Öffner; 2 Leuchtdrucktaster Schließer; 1 Knebelschalter; 2 Meldeleuchten
- Wartungseinheit 99701
- Filterdruckregler 5 µm; halbautomatischer Kondensablauf; Anschluss/Ausgang Ø 6 mm Steckfix; Einstellbereich 0,05 - 0,7 MPa
- Zubehörsatz 99702
- 23-teilig; Aufbewahrungsbox, Werkzeug und Profilzubehör, Werkstücke Ø 30 mm
