INTERFACE MIT SIMULATIONSSOFTWARE Typ 3815

Typ 3815

INTERFACE MIT SIMULATIONSSOFTWARE Typ 3815

Das Produkt ist leider in seiner derzeitigen Form nicht mehr lieferbar, kann aber auf Anfrage aktualisiert werden. Mehr dazu finden Sie auf der Seite

Produktaktualisierung und Sonderaufträge

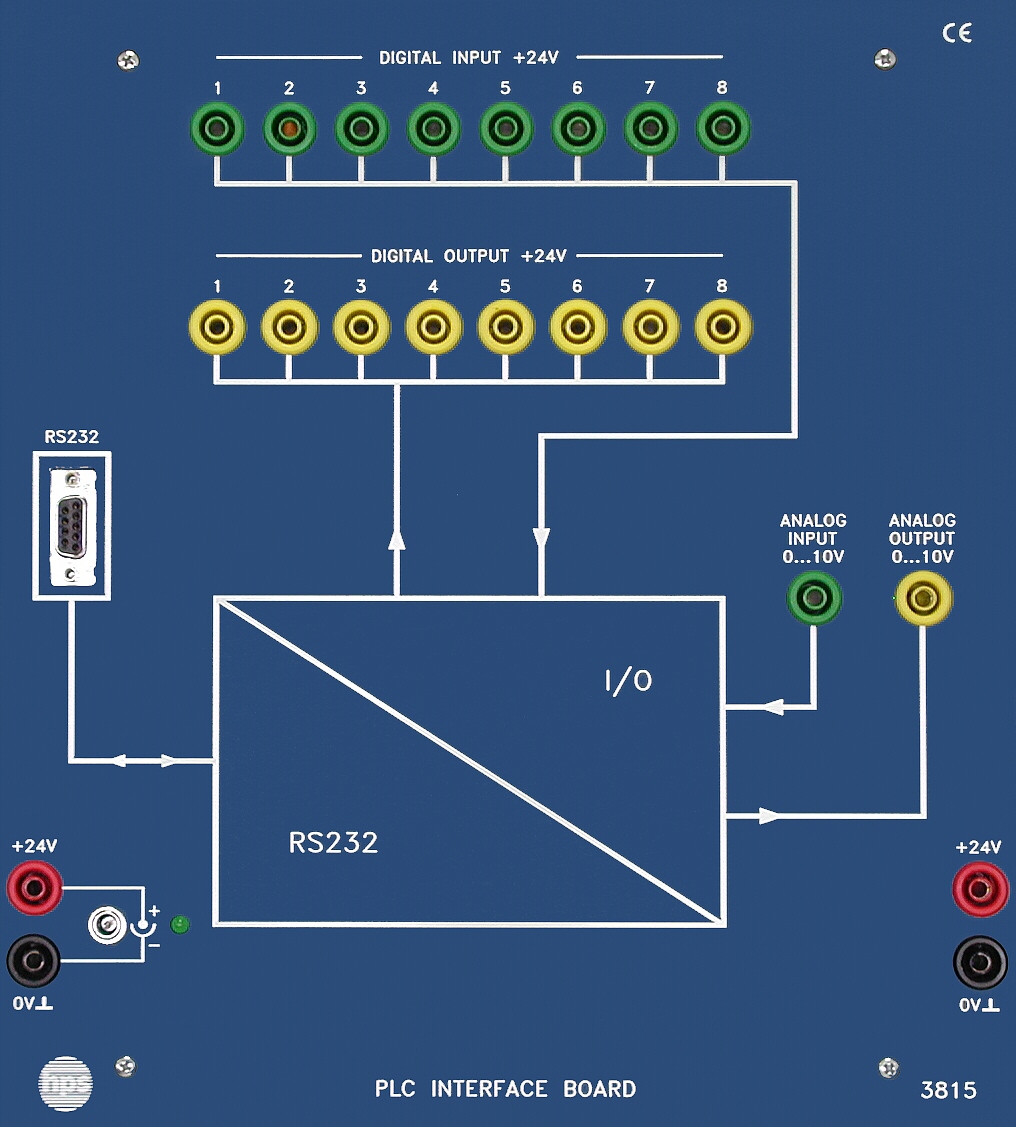

Das PLC INTERFACE BOARD Typ 3815 verbindet SPSen und Kleinsteuerungen mit dem PC und ermöglicht die Simulation didaktisch aufbereiteter Automatisierungsaufgaben. Es eignet sich für die schnelle Überprüfung von Steuerungsprogrammen vom einfachen Motor bis zur Sortieranlage.

  • Simulation von 9 verschiedenen Applikationen mit dem PC, von der einfachen Motorsteuerung bis zur Sortieranlage
  • Animierte Abläufe zur direkten Funktionskontrolle des SPS-Programms
  • Hardwareanbindung für beliebige SPSen und Kleinsteuerungen mit 24 V
  • Aufgabenstellung direkt im Simulationsprogramm integriert
  • Beschaltung aller Ein- und Ausgänge über 4-mm-Sicherheitsbuchsen
  • RS-232-Schnittstelle zur Verbindung mit dem PC
Datenblatt (PDF) Anfrage senden

Simulation und Unterricht

Das hps Trainingssystem "SPS-Applikationen" besteht aus einer Simulationssoftware und dem PLC INTERFACE BOARD zur Anbindung an eine SPS oder Kleinsteuerung.

Mit der Software lassen sich verschiedene Beispiele aus der Steuerungstechnik simulieren, zum Beispiel Ampel, Motor, Sortieranlage oder Füllstand. Im Unterricht wird für jedes Applikationsbeispiel ein SPS-Programm erstellt und unmittelbar am Simulationsmodell überprüft.

Systemeinbindung

Das PLC INTERFACE BOARD übernimmt die Adaptierung jeder beliebigen SPS mit 24 V an den PC.

Als Kleinsteuerung bietet hps SystemTechnik das UNIVERSAL COMPONENT BOARD Typ 2150 und als programmierbare Steuerung das SPS BOARD S7-300 Typ 2130 an.

  • Mitgeliefertes Zubehör: Software Anlagensimulator Typ PC 3815.2
  • Erforderliches Zubehör: SPS BOARD S7-300 Typ 2130 oder UNIVERSAL COMPONENT BOARD Typ 2150
  • Empfohlenes Zubehör: Netzgerät 24 V / 1,0 A Typ 3816, RS-232-Verbindungsleitung Typ 9102.50 und 4-mm-Sicherheitsleitungen Typ 3815.1-1
  • Kombinierbar mit UNIVERSAL COMPONENT BOARD Typ 2150 und SPS BOARD S7-300 Typ 2130
Betriebsspannung
24 V / 500 mA
Eingänge
8 digitale Eingänge, 1 analoger Eingang
Ausgänge
8 digitale Ausgänge, 1 analoger Ausgang
Signalpegel analog
0 ... 10 V
Signalpegel digital
24 V DC
Schnittstelle
RS 232
Abmessungen
266 x 297 x 110 mm (B x H x T)
Gewicht
ca. 2,4 kg
Kompatibler PC
IBM-kompatibler PC ab 500 MHz, CD-ROM-Laufwerk, freie serielle Schnittstelle, Soundkarte empfohlen
Hinweis
Es kann kein USB-Adapter verwendet werden
