Typ 5264

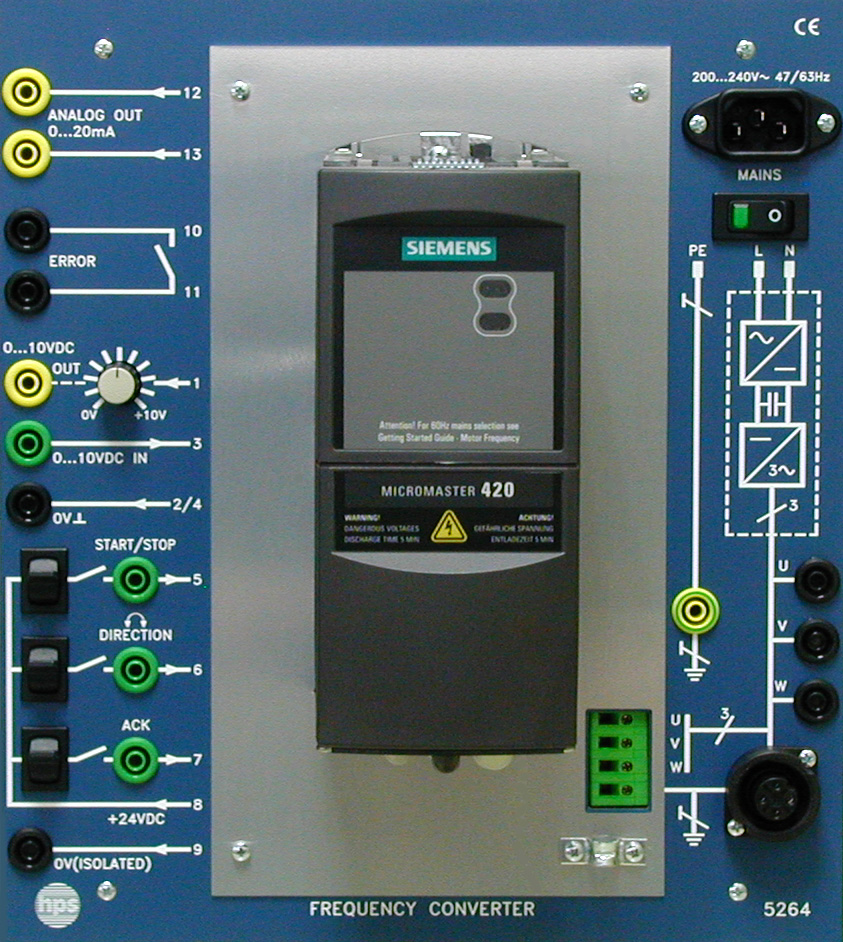

FREQUENCY CONVERTER Typ 5264
Das FREQUENCY CONVERTER Typ 5264 ist ein didaktisch aufbereitetes Trainingssystem für Antriebstechnik und Automatisierungstechnik. Es ermöglicht die EMV-gerechte Inbetriebnahme, Parametrierung und Schutzfunktionsprüfung eines digitalen Frequenzumrichters und kann mit dem AC MOTOR BOARD Typ 5265 ergänzt werden.
- Einfache Inbetriebnahme
- Didaktisch aufbereitete, EMV-gerechte Anschlüsse
- Betrieb an IT-Netzen möglich
- Eingebauter EMC-Filter nach EN55011
- Umfangreiche Schutzfunktionen gegen Überlast, Kurz- und Erdschluss
- Einfacher Leitungsanschluss über 4-mm-Sicherheitsbuchsen, Schraubklemmen und Steckbuchse
Lernziele
Mit dem Frequenzumrichter werden das EMV-gerechte Anschließen und Inbetriebnehmen digitaler Frequenzumrichter geübt.
Die Versuche behandeln das Programmieren und Prüfen von Antriebs- und Schutzfunktionen, das Interpretieren von Störmeldungen sowie die Fehlersuche.
Zusätzlich wird das zentrale Bedienen und Beobachten am PC sowie der Anschluss an Automatisierungssysteme über Profibus vermittelt.
Funktionen
Der Frequenzumrichter bietet eine breite Parametrierung für verschiedenste Anwendungsbereiche und stellt Eingangs- und Ausgangsfunktionen programmierbar bereit.
Die sensorlose Vektorregelung mit adaptivem Motormodell, der digitale PID-Regler sowie die automatische Parameteranpassung bei Belastungsänderungen sind für praxisnahe Antriebsversuche ausgelegt.
Zubehör und Ergänzung
Zum Lieferumfang gehören Sicherheitsverbindungsstecker und ein Netzkabel.
Das Gerät kann mit dem AC MOTOR BOARD Typ 5265 ergänzt werden; empfohlen wird außerdem das Versuchshandbuch Typ V 0023 DE.
- Compound-Bremsung für verbesserte Bremsleistung
- Programmierbare Ein- und Ausgangsfunktionen
- Digitaler PID-Regler mit frei einstellbaren Parametern
- Sensorlose Vektorregelung mit adaptivem Motormodell
- Hohe Pulsfrequenz für geräuscharmen Betrieb
- Netzspannung
- 220 ... 240 V AC
- Netzfrequenz
- 47 ... 63 Hz
- Interne Sicherung
- 10 AT
- Ausgangsspannung
- 3 x 0 ... 230 V AC
- Ausgangsfrequenz
- 0 ... 650 Hz
- Leistung
- 0,37 kW
- Anschlussmöglichkeiten
- Schraubklemmen, 4-mm-Sicherheitsbuchsen oder 4-polige Rundbuchse
- Digitaleingänge
- 3 x 24 V DC
- Analogeingang
- 1 x 0 ... 10 V
- Analogausgang
- 1 x programmierbar, 10 Bit
- Relaisausgang
- 1 x Error Contact, 230 V AC
- Systemschnittstelle
- RS 485
- Optionaler Feldbus
- Profibus-Anschluss
- Material der Frontplatte
- Schichtpressstoff (5 mm)
- Rückseite
- Schräghaube aus Kunststoff
- Abmessung
- 266 x 297 x 220 mm (B x H x T)
- Gewicht
- ca. 3,0 kg
- Mitgeliefertes Zubehör
- 4-mm/19-mm-Sicherheitsverbindungsstecker; Netzkabel
- Erforderliches Zubehör
- Micromasterstarter Software 6SL3072-0AA00-0AG0; Umrichter-Verbindungssatz 6SE6400-1PC00-0AA0 (RS232); MICROMASTER 4 6SE6400-1BP00-0AA0; BASIC OPERATOR PANEL 4 (BOB)
- Empfohlenes Zubehör
- Versuchshandbuch Typ V 0023 DE; Frequenzumrichter mit Micromaster 420
- Optionales Zubehör
- ADVANCED OPERATOR PANEL 6SE6400-0AP00-0AA1; MICROMASTER 4 6SE6400-1BP00-0AA0; Profibusbaugruppe SIMATIC NET, Steckleitung 6XV1830-2AH30 830-2 für Profibus, 3 m
- Ergänzungsausstattung
- Drehstrom-Asynchronmotor Typ 2707.1; AC MOTOR BOARD Typ 5265
