Typ LC2010

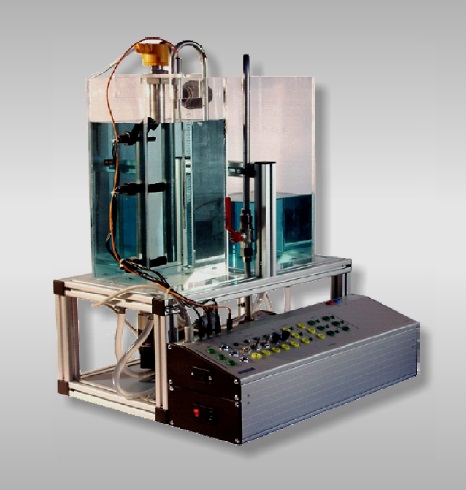

Praktikumsanlage LC2010
Das Produkt ist leider in seiner derzeitigen Form nicht mehr lieferbar, kann aber auf Anfrage aktualisiert werden. Mehr dazu finden Sie auf der Seite
Produktaktualisierung und SonderaufträgeDie Praktikumsanlage LC2010 ist ein binäres Steuerungssystem für die Vorratsbehältersteuerung. Füllstand, Pumpen, Ventile, Schalter und Meldeleuchten stehen als Lern- und Versuchsumgebung an Laborbuchsen zur Verfügung.
- Binäre Steuerungstechnik für Vorratsbehälter
- Füllstandserfassung über Schwimmerschalter
- Drei Pumpen zur Füllstandsänderung
- Bedienpult mit Schaltern, Tastern und Meldeleuchten
- Signalführung über Laborbuchsen
- WinErs-Simulation und LC2030-Praktikum verwendbar
Aufgabe
Mit der LC2010 können Auszubildende binäre Steuerungen für eine Vorratsbehälteranlage entwerfen. Der Füllstand wird über Schwimmerschalter erfasst, die Pumpen werden über das Bedienpult geschaltet.
Versuchsaufbau
Schalter und Taster am Steuerpult können für Aufgaben wie Not-Aus, Prozessstart, Prozessstopp und Unterbrechungen genutzt werden. Melde- und Störungslampen kennzeichnen Fehler- und Prozesszustände.
- Gestell
- 1 x Gestell mit Bedienpult
- Behälter
- 2 x Acrylglasbehälter, 150 x 200 x 400 mm, ca. 9 l
- Pumpen
- 3 x Kreiselpumpe, max. Förderleistung 270 l/h
- Handventile
- 3 x Handventile zur Einstellung der Durchflussmenge
- Schwimmerschalter
- 3 x Niveau-Schwimmerschalter
- Kupplungen
- 3 x Einhandkupplung mit automatischem Verschluss für Pumpenanschluss
- Ablauf
- 1 x Einhandkupplung mit Abflussschlauch zum Entleeren der Behälter
- Leuchten
- 2 x Meldungslampen (grün), 1 x Störungslampe (rot)
- Bedienorgane
- 3 x Bedienschalter, 2 x Bedientaster
- Software
- WinErs - Simulationsversion (Typ 007006 EVDE), LC2030 - Praktikum (Typ 004014 EVDE)
