Typ 3911

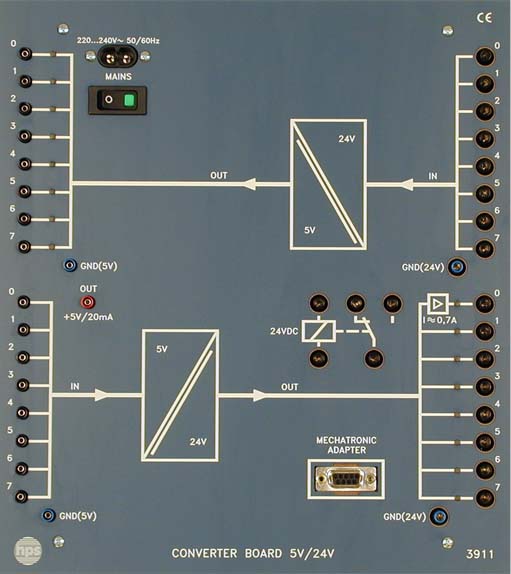

Converter BOARD 5V / 24V Typ 3911
Das Converter BOARD 5V / 24V Typ 3911 ist eine universell einsetzbare Pegel- und Schnittstellenplatine für 5-V- und 24-V-Signale. Optokoppler, Relais, eingebaute Stromversorgung und kurzschlussfeste Ausgänge machen das Board für Automatisierungs- und Mechatronikaufgaben passend.
- Pegelumsetzung von 5 V auf 24 V und von 24 V auf 5 V
- Galvanische Trennung der 5-V- und 24-V-Anschlüsse durch Optokoppler
- 8 digitale 5-V-Eingänge auf 8 digitale 24-V-Ausgänge
- 8 digitale 24-V-Eingänge auf 8 digitale 5-V-Ausgänge
- Eingebaute Stromversorgung
- Freie Verdrahtung über Relais
Pegelumsetzung und Trennung
Das Converter BOARD dient zur Umwandlung von 5-V- und 24-V-Signalen in beide Richtungen. Die Anschlüsse beider Spannungsebenen sind über Optokoppler galvanisch getrennt.
Die Platine kann mit Standardleitungen ebenso wie mit Sicherheitsleitungen betrieben werden. Ein Adapter zum Anschluss mechatronischer Systeme ist integriert.
Einsatzbereiche
Das Board ist für mechatronische Systeme, Automatisierungstechnik, Regelungsanwendungen, elektropneumatische Systeme, Industriesteuerungen, Kleinsteuerungen, SPS sowie digitale Steuerungen und Trainingssysteme vorgesehen.
Die Ausgänge sind kurzschlussfest und werden über LEDs angezeigt, wodurch sich Schaltzustand und Signalfluss leicht beobachten lassen.
- Alle Ausgänge kurzschlussfest
- Zustände der Ausgänge über LEDs angezeigt
- Netzanschluss
- 220 V AC ... 240 V AC / 115 V AC (110 V AC), ca. 40 VA, 50 ... 60 Hz
- Eingänge / Ausgänge
- 8 Eingange 24 V DC, 1 Ausgang 24 V DC / 750 mA, 7 Ausgänge 24 V DC / 75 mA, 8 Eingange 5 V, 8 Ausgänge 5 V
- Relais
- Spulenspannung 24 V DC; 1 Wechsler 230 V / 3 A
- Mechatronik-Adapter
- 9-polige Sub-D-Buchse zum Anschluss von mechatronischen Systemen
- Frontplatte
- 5 mm Schichtpressstoff
- Rückseite
- Schräghaube aus Kunststoff
- Abmessung
- 266 x 297 x 220 mm
- Gewicht
- ca. 2,4 kg
- Mechatronische Systeme
- Automatisierungstechnik
- Regelungstechnik
- Elektropneumatische Systeme
- Industriesteuerungen
- Kleinsteuerungen
- SPS
- Digitale Steuerungen
