PC CONTROL BOARD PCI Typ 3891
Das Produkt ist leider in seiner derzeitigen Form nicht mehr lieferbar, kann aber auf Anfrage aktualisiert werden. Mehr dazu finden Sie auf der Seite
Produktaktualisierung und SonderaufträgeDas PC CONTROL BOARD PCI Typ 3891 ist eine universelle Schnittstelle zwischen PC und hps-Boards aus Digitaltechnik, Regelungstechnik und Messtechnik. Es verbindet die Software DIGIwin, MESSwin und WinFACT mit analogen und digitalen Ein- und Ausgängen.
- Universelle Schnittstelle für Digitaltechnik, Regelungstechnik und Messtechnik
- Softwareprogramme DIGIwin, MESSwin und WinFACT
- Direkter Anschluss von hps-Boards möglich
- 4 analoge Eingange und 2 analoge Ausgänge
- 8 digitale Ein- und Ausgänge
- PCI-Anbindung für IBM-kompatible PCs
Schnittstelle zum PC

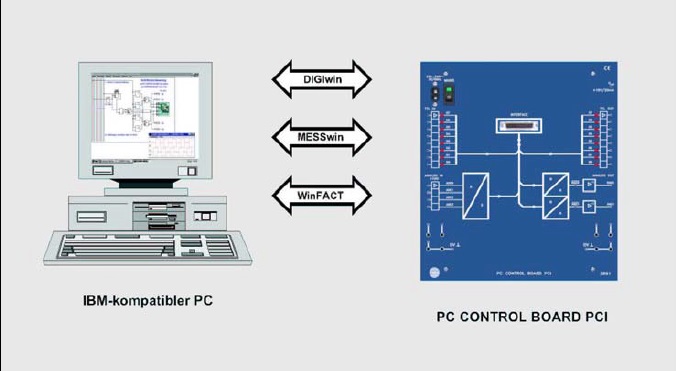

Das PC CONTROL BOARD PCI dient als Schnittstelle zwischen einem handelsüblichen PC und den hps-Boards für Digitaltechnik, Regelungstechnik und Messtechnik. Über eine 25-polige Sub-D-Buchse wird das Board mit der Slotkarte im Computer verbunden.
Die Software DIGIwin, MESSwin und WinFACT kann mit dem Board unmittelbar genutzt werden und bindet auch externe Geräte wie das DIGI BOARD 2 oder das SERVO BOARD in die Arbeit ein.
Mess- und Steuersignale
Das Board stellt acht digitale Ein- und Ausgänge sowie vier analoge Eingange und zwei analoge Ausgänge bereit. Vref mit +10 V steht für externe Aufbauten zur Verfügung.
Die Beschaltung erfolgt über 2-mm-Buchsen; Adapterfelder erleichtern den Übergang zu 4-mm- und BNC-Technik.
- Adapterfelder für 4-mm- und 2-mm-Technik
- Geeignet für Labor- und Trainingsaufbauten
- Netzanschluss
- 220 V AC ... 240 V AC / 115 V AC (110 V AC), ca. 15 VA, 50 ... 60 Hz
- Interface
- 25-polige Sub-D-Buchse zum Anschluss an die Slotkarte im Computer
- TTL IN
- 8 Eingange, TTL-Pegel 5 V, Anzeige über LED
- ANALOG IN
- 4 Eingange, -10 V ... +10 V, Multiplexbetrieb, Eingangswiderstand 1 MOhm
- TTL OUT
- 8 Ausgänge, TTL-Pegel 5 V, Anzeige über LED
- ANALOG OUT
- 2 Ausgänge, invertiert und nicht invertiert, -10 V ... +10 V
- Vref
- +10 V, 20 mA
- PCI-Steckplatz
- 5 V
- Adapterfelder
- Übergang von 4-mm- auf 2-mm-Verbindungen und BNC-Adapter
- Abmessungen
- 266 x 297 x 90 mm
- Gewicht
- ca. 1,5 kg
- Erforderliches Zubehör
- PC mit Windows 95/98/NT 4.0/2000/ME/XP, freiem PCI-Steckplatz, PCI-I/O-Karte Typ 2736
- Angebotene Software
- DIGIwin, MESSwin, WinFACT
- Digitalschaltungen entwerfen, simulieren und analysieren
- Mess-, Steuer- und Regelungsaufgaben programmieren
- Lageregelungen mit dem SERVO BOARD verbinden
- Drehzahlregelungen mit dem MOTOR BOARD verbinden
- Analog- und Digitalsignale mit dem PC erfassen
