Typ 1045.1

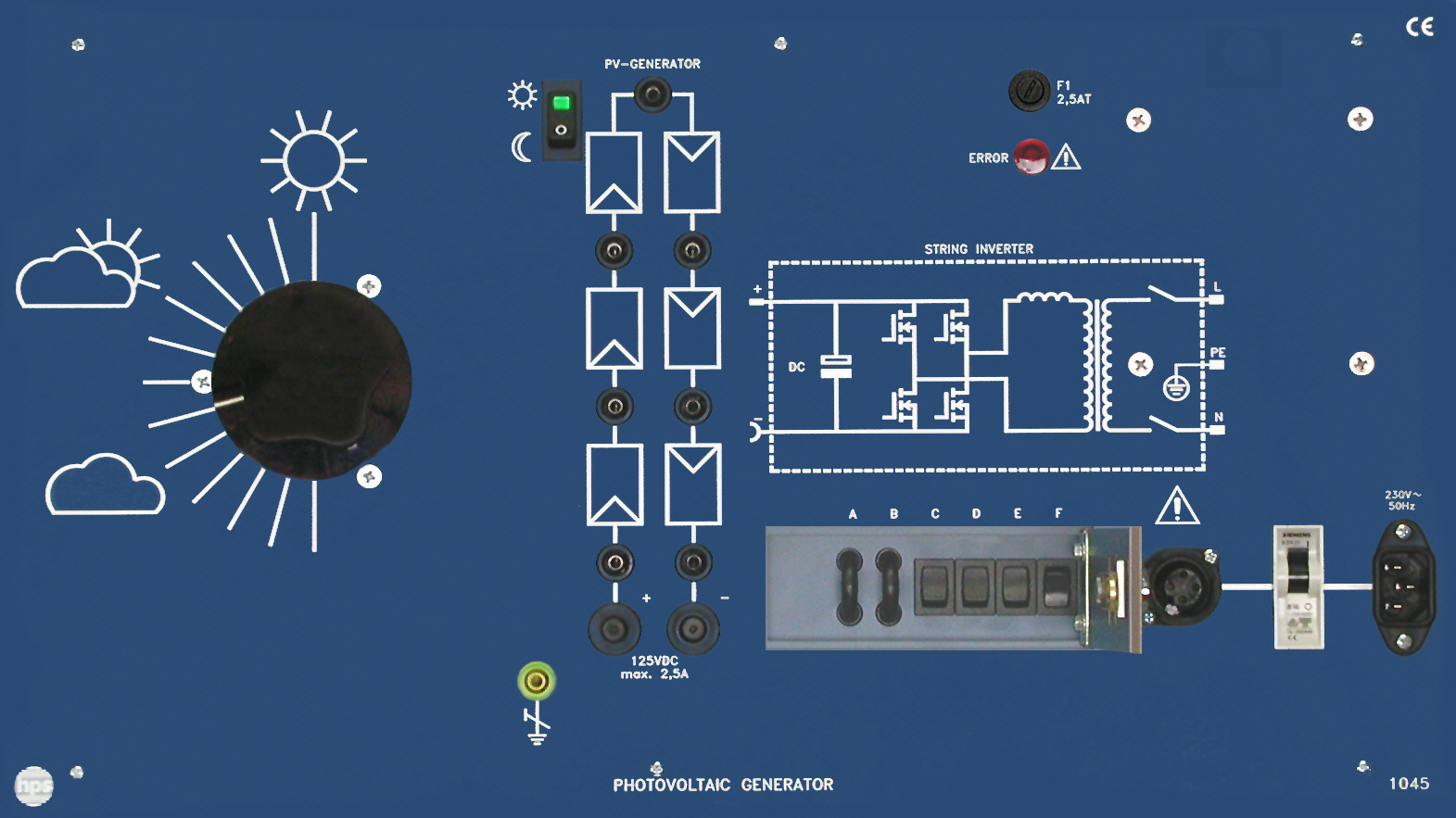

PHOTOVOLTAIC GENERATOR Typ 1045.1
Das Produkt ist leider in seiner derzeitigen Form nicht mehr lieferbar, kann aber auf Anfrage aktualisiert werden. Mehr dazu finden Sie auf der Seite
Produktaktualisierung und SonderaufträgeDer PHOTOVOLTAIC GENERATOR Typ 1045.1 ist ein komplettes Trainingssystem für netzgekoppelte PV-Anlagen. Das Board simuliert PV-Generator und Netzanschluss eines Wechselrichters auf einer kompakten Einheit und erlaubt Messungen unabhängig von Witterung und Tageszeit.
- Komplettes Trainingssystem für netzgekoppelte PV-Anlagen
- Simulation von PV-Generator und Netzanschluss des Wechselrichters auf einem Board
- Eingestrahlte Lichtenergie stufenlos einstellbar
- Messungen unabhängig von Witterung und Tageszeit möglich
- U/I-Verhalten der PV-Module wie in der Praxis
- Messpunkte an jedem einzelnen PV-Modul
Systemidee und Einsatz
Das Trainingssystem Photovoltaik wurde für die Untersuchung netzgekoppelter PV-Anlagen aufgebaut und verbindet Generator, Netzeinspeisung und Wechselrichter in einem didaktischen Gesamtsystem.
Die eingestrahlte Lichtenergie ist stufenlos einstellbar. Dadurch lassen sich typische PV-Messungen und Arbeitspunktuntersuchungen unabhängig von Tageszeit und Wetterbedingungen durchführen.
Fehlersimulation und Wechselrichterbetrieb
Am PV-Generator können Teilabschattung, Ausfall einer Bypass-Diode und Isolationsfehler simuliert werden. Auf der Netzseite ist eine variierbare Netzimpedanz zur Überwachung der ENS integriert.
Der Wechselrichter Sunny Boy SWR 700 wird über die integrierte RS-232-Schnittstelle mit dem System verbunden und kann in unterschiedlichen Arbeitspunkten untersucht werden.
Software Sunny Data
Die Software Sunny Data erfasst kontinuierlich die Betriebsdaten des angeschlossenen Wechselrichters, überwacht Betriebszustände und meldet Störungen.
Verfügbar sind unter anderem PV-Spannung, Netzstrom, Netzspannung, Netzfrequenz, Netzleistung, Netzimpedanz, Isolationswiderstand, Gesamtenergie und Fehlerstatus des Sunny Boy.
- Fehlersimulation am PV-Generator und an der Netzeinspeisung
- Sunny Data für komfortable Messwertdarstellung und Anlagenüberwachung
- PV-Generator
- 6 PV-Module, max. ca. 20 V / 2,5 A, mit eingebauten Bypass-Dioden
- Fehlersimulation Generator
- Teilabschattung des PV-Generators, Ausfall einer Bypass-Diode, Isolationsfehler; abschließbare Türe
- Netzeinspeisung
- Absicherung über LS-Automat 6 A
- Fehlersimulation Netz
- Netzimpedanz mit verschiedenen Werten; Überwachung der selbsttätigen Freischaltstelle ENS, ebenfalls abschließbar
- Wechselrichter
- Sunny Boy SWR 700
- Eingangsspannungsbereich DC
- 75 V ... 150 V
- Eingangsstrom Ipv max
- 6,2 A
- Ausgangsnennleistung PAC Nenn
- 700 W
- Arbeitsbereich AC Spannung
- 196 V ... 253 V
- Arbeitsbereich Frequenz
- 49,8 Hz ... 50,2 Hz
- Schnittstelle
- RS 232
- Abmessungen Generator
- 532 x 297 x 200 mm (B x H x T)
- Gewicht Generator
- 13,7 kg
- Abmessungen Wechselrichter
- 322 x 290 x 180 mm (B x H x T)
- Gewicht Wechselrichter
- 16 kg
- Simulation eines PV-Generators mit variabler Lichtenergie
- U/I-Verhalten der PV-Module unter realistischen Bedingungen
- Untersuchung unterschiedlicher Arbeitspunkte eines Sunny Boy SWR 700
- Fehlersimulation am PV-Generator
- Fehlersimulation in der Netzeinspeisung und ENS-Überwachung
- Anlagenüberwachung und Messwertauswertung mit Sunny Data
