DigiLAB Typ 1602

Typ 1602

DigiLAB Typ 1602

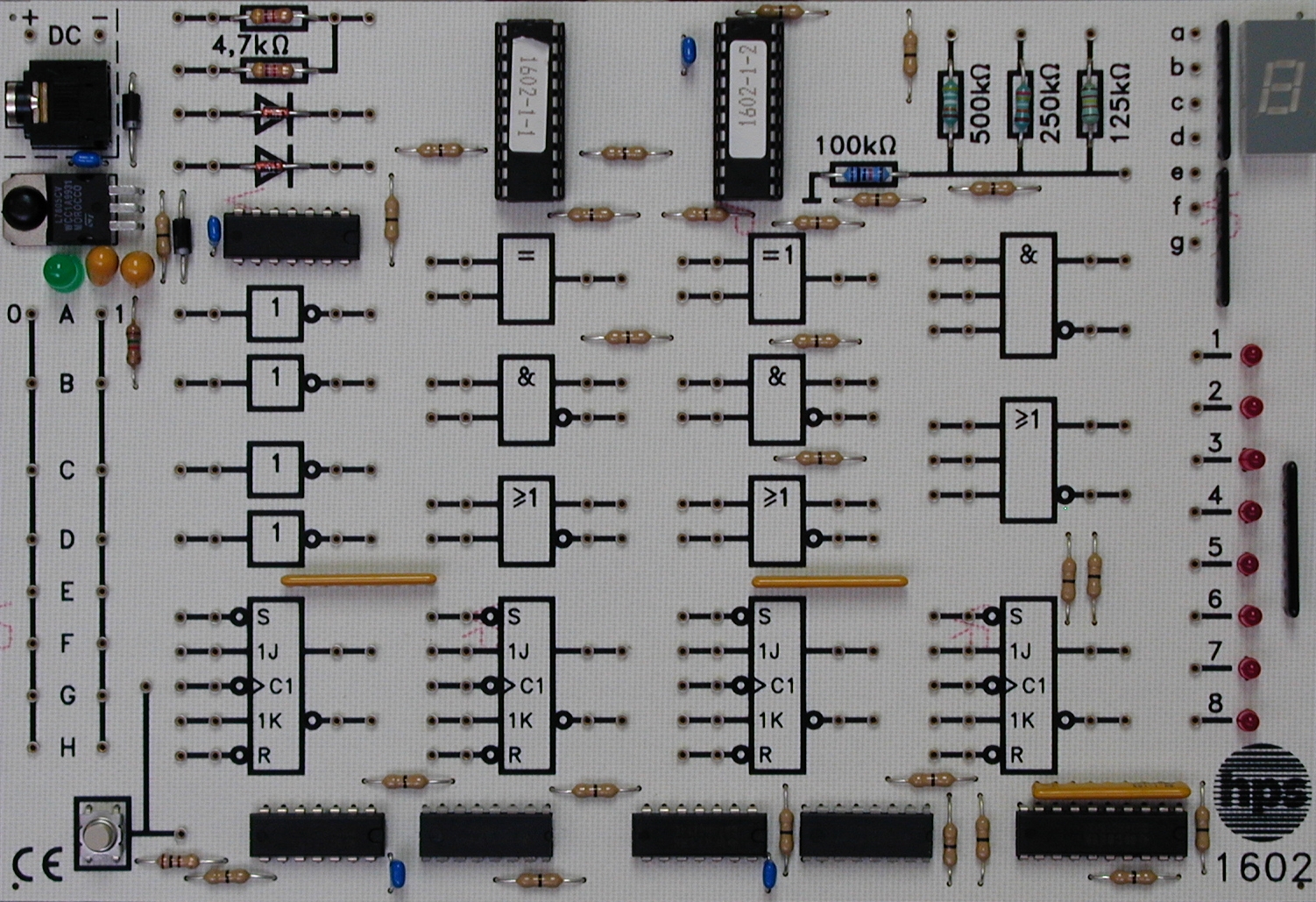

Das DigiLAB Typ 1602 ist der Einstieg in die Welt der Bits und Bytes für Grundlagenversuche der Digitaltechnik. Die benötigten Funktionsgruppen sind übersichtlich angeordnet und erlauben sowohl einfache Logikversuche als auch sequentielle Schaltungen.

Einstiegssystem für Grundlagenversuche der Digitaltechnik
3 UND/NAND-Gatter, 3 ODER/NOR-Gatter, 4 Inverter, 1 Antivalenz- und 1 Aequivalenz-Gatter integriert
4 JK-Flipflops, 7-Segment-Anzeige, 8 LEDs, 1 Taster, Widerstandsnetzwerk und 2 Dioden vorhanden
Steckerleiste für 0/1-Pegel direkt auf dem Board
Nach Anschluss des Steckernetzgeräts sofort einsetzbar
Grundschaltungen ohne zusätzliche Messtechnik möglich

Datenblatt (PDF)

Eintritt in die Digitaltechnik

Das DigiLAB führt in die Welt digitaler Schaltungen ein und stellt dafür alle wesentlichen Funktionsgruppen in einer didaktisch geordneten Form bereit.

Schon ohne zusätzliche Messtechnik lassen sich logische Grundschaltungen, Gatterkombinationen und einfache Anwendungen direkt am Board untersuchen.

Aufbau, Signale und Dokumentation

Für weiterführende sequentielle und angewandte Schaltungen empfiehlt hps das Messinterface Typ 1620.1. Damit lassen sich Takt- und Ausgangssignale mehrkanalig darstellen und dokumentieren.

Das zugehörige Arbeitsheft deckt klassische Themen der Schaltalgebra, Zähler- und Registertechnik sowie Codeumsetzung und Wandlungstechnik ab.

Sequentielle und angewandte Schaltungen in Verbindung mit dem hps Messinterface

Spannungsversorgung: 12 V DC über mitgeliefertes Steckernetzgerät
Interne Versorgungsspannung: 5 V (TTL-Technik)
Abmessungen der Platine: 190 x 130 mm
Integrierte Funktionsgruppen: 3 UND/NAND-Gatter, 3 ODER/NOR-Gatter, 4 Inverter, 1 Antivalenz-Gatter, 1 Aequivalenz-Gatter, 4 JK-Flipflops, 1 Anzeige (7-Segment), 8 LEDs, 1 Taster, 1 Widerstandsnetzwerk, 2 Dioden, Steckerleiste für 0/1-Pegel
Empfohlene Messtechnik: hps Messinterface Typ 1620.1 für sequentielle und angewandte Schaltungen sowie mehrkanalige Darstellung und Dokumentation von Takt- und Ausgangssignalen

Die Angaben stammen aus den Inhaltsverzeichnissen der hps Versuchshandbücher (Titel, Nummern und Seiten). Die Handbücher werden mit den Trainingssystemen geliefert. Alle Handbücher und Versuche

V 1652 DigiLab Handbuch · 94 Seiten 82 Versuche

Hauptgerät des Handbuchs – gilt für alle Versuche Inhaltsverzeichnis ansehen

1.1 Analogtechnik S. 1
1.2 Digitaltechnik S. 2
1.3.1 Logische Aussagen – logische Schaltungen S. 3
1.3.2 Binäre und logische Zustände S. 4
2.1.1 Untersuchung der NICHT-Funktion mit dem DIGILAB S. 6
2.2.1 Kontaktbehaftete Schaltungsvariante der UND-Funktion S. 7
2.2.2 UND-Schaltung mit Dioden S. 8
2.2.3 Untersuchung der UND-Funktion mit TTL-Bausteinen S. 9
2.3.1 Kontaktbehaftete Schaltungsvariante der ODER-Funktion S. 11
2.3.2 ODER-Schaltung mit Dioden S. 11
2.3.3 Untersuchung der ODER-Funktion mit TTL-Bausteinen S. 12
3.2.1 Zulässige Spannungswerte der Eingangsspannung S. 15
3.2.2 Zulässige Spannungswerte der Ausgangsspannung S. 15
3.2.3 Ausgangsspannung in Abhängigkeit von der Eingangsspannung S. 16
3.2.4 Betriebsspannungsbereiche für TTL-Bauelemente S. 16
3.3.1 Auswertung der Grundlagen S. 17
3.3.2 Untersuchung der Übertragungskennlinie eines Negationsgliedes S. 18
3.3.3 Automatische Aufnahme der Übertragungskennlinie Uo = f (Uin) S. 20
4.1.1 Untersuchung der NAND-Funktion S. 22
4.2.1 Untersuchung der NOR-Funktion S. 24
4.2.2 UND-Funktion aus NOR-Gattern S. 24
4.3.1 Untersuchung der Antivalenz-Funktion S. 26
4.3.2 Zusammensetzung der Antivalenz-Funktion aus Grundbausteinen S. 26
4.4.1 Untersuchung der Äquivalenz-Funktion S. 28
4.4.2 Zusammensetzung der Äquivalenz-Funktion aus Grundbausteinen S. 28
4.4.3 Entwicklung von Antivalenz aus Äquivalenz S. 28
5.2.1 Untersuchung eines NOR-Gatters mit drei Eingängen S. 30
5.2.2 Untersuchung eines NAND-Gatters mit drei Eingängen S. 30
6.2.1 Untersuchung der kommutativen Gesetze S. 33
6.2.2 Untersuchung der assoziativen Gesetze S. 33
6.2.3 Untersuchung der distributiven Gesetze S. 34
6.2.4 Mögliche Kombinationen einer Schaltvariablen S. 34
6.2.5 Untersuchung der Absorptionsgesetze S. 35
6.2.6 Untersuchung der Doppelten Negation S. 35
6.2.7 Untersuchung der De Morganschen Gesetze S. 36
7.1.1 Die vollständige disjunktive Normalform S. 37
7.1.2 Die vollständige konjunktive Normalform S. 37
7.1.3 Das KV-Diagramm S. 38
7.2.1 Übung 1 S. 40
7.2.2 Übung 2 S. 41
8.1 Steuerung einer Treppenhausbeleuchtung S. 42
8.2 Auswahlverfahren für eine Arbeitsstelle S. 43
8.3 Kontrolle eines Stromnetzes S. 44
9.2 Analyse S. 45
9.3 Schaltungsanalyse mit einem Logik-Analyser S. 46
9.4.1 Analyse einer logischen Schaltung mit zwei Eingängen S. 48
9.4.2 Analyse einer logischen Schaltung mit drei Eingängen S. 49
10.2.1 RS-Flipflop aus NOR-Gattern S. 50
10.2.2 RS-Flipflop aus NAND-Gattern S. 51
10.3 Das JK-Flipflop S. 52
10.4.1 Funktionsweise S. 52
10.4.2 Untersuchung der Setz- und Rücksetzeingänge des JK-Flipflops S. 53
10.4.3 Untersuchung der Eingänge J und K des JK-Flipflops S. 53
10.4.4 Untersuchung des JK-Master-Slave-Flipflops S. 54
10.5.1 Funktionsweise S. 55
10.5.2 Untersuchung des T-Flipflops S. 55
11.2.1 Das Prinzip von Asynchronzählern S. 56
11.2.2 Untersuchung eines asynchronen 3-Bit-Vorwärtszählers S. 57
11.2.3 Asynchroner 3-Bit-Vorwärtszähler mit dem Messinterface S. 59
11.2.4 Asynchroner 3-Bit-Rückwärtszähler mit dem Messinterface S. 60
11.3.1 Das Prinzip der Modulo-n-Zähler S. 61
11.3.2 Untersuchung eines Modulo-6-Zählers mit dem DIGILAB S. 62
11.3.3 Modulo-6-Zähler mit dem Messinterface S. 64
11.4.1 Das Prinzip von Synchronzählern S. 65
11.4.2 Untersuchung eines 3-Bit-Synchronzählers mit dem DIGILAB S. 66
11.4.3 Untersuchung eines 3-Bit-Synchronzählers mit dem Messinterface S. 67
12.2.1 Untersuchung eines seriellen Schieberegisters mit dem DIGILAB S. 69
12.2.2 Untersuchung eines seriellen Schieberegisters mit dem Messinterface S. 70
13.2.1 Untersuchung eines 3-Bit-Speicherregisters mit dem DIGILAB S. 72
13.2.2 Untersuchung eines 3-Bit-Speicherregisters mit dem Messinterface S. 73
14.1.1 Zahlencodes S. 75
14.1.2 Alphanumerische Codes S. 76
14.2.1 (8421)-BCD / 7-Segment-Codeumsetzer S. 77
14.2.2 Untersuchung der 7-Segment-Anzeige mit dem Messinterface S. 78
14.2.3 Untersuchung der Pseudotetraden mit dem Messinterface S. 78
15.2.1 Untersuchung eines Halbaddierers mit dem DIGILAB S. 81
15.2.2 Untersuchung eines Volladdierers mit dem DIGILAB S. 81
15.2.3 Entwicklung einer Komparatorschaltung S. 82
16.1.2 Untersuchung der Analog-Digital-Umsetzung S. 85
16.1.3 Entwicklung eines Codeumsetzers S. 86
16.2.2 Untersuchung der Digital-Analog-Umsetzung S. 88
16.2.3 Digitalisierung und Codierung einer Analogspannung S. 89

V 1652 DigiLab Lösungsheft · 36 Seiten 0 Versuche

Hauptgerät des Handbuchs – gilt für alle Versuche Inhaltsverzeichnis ansehen
