Typ 3855

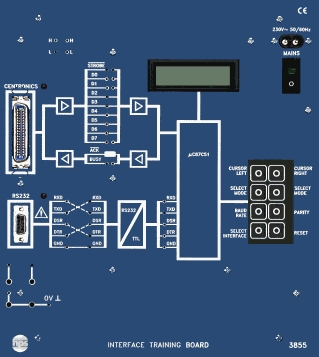

INTERFACE TRAINING BOARD Typ 3855
Das Produkt ist leider in seiner derzeitigen Form nicht mehr lieferbar, kann aber auf Anfrage aktualisiert werden. Mehr dazu finden Sie auf der Seite
Produktaktualisierung und SonderaufträgeDas INTERFACE TRAINING BOARD Typ 3855 vermittelt praktische Kenntnisse zu seriellen und parallelen Schnittstellen. RS-232, Centronics, Messpunkte, Fehlersimulation und Windows-Software machen das System für Unterricht und Labor besonders geeignet.
- Übungsgerät für serielle und parallele Schnittstellen
- Direkter Anschluss an jeden PC mit RS 232 und Centronics
- Wichtige Signale beider Schnittstellen auf Messpunkte herausgeführt
- Einsatz auf dem Tisch oder im Demonstrationsgestell möglich
- Windows-Software COMwin / LPTwin
- Mit ausführlichen Versuchsanleitungen
Schnittstellen und Messpunkte
Das Gerät ist für die Vermittlung von praktischen Kenntnissen über serielle und parallele Schnittstellen ausgelegt. Über RS-232 und Centronics kann das Training-System direkt mit einem handelsüblichen PC verbunden werden.
Die Signale beider Schnittstellen sind über integrierte Messpunkte abgreifbar. Für die Fehlersimulation können Leitungen aufgetrennt werden, so dass typische Fehlerbilder direkt untersucht werden können.
Handbuch und Übungen
Das Versuchshandbuch 'Versuche zur Interface-Technik mit COMwin / LPTwin' behandelt den Aufbau von Schnittstellen, serielle und parallele Datenübertragung, das Übertragungsformat sowie die praktische Inbetriebnahme.
Zu den Themen gehören Signalbezeichnungen, Steckerbelegungen, Pegelverhältnisse, Zeitdarstellungen, Baudrate, Paritätsprüfung und Fehlersuche bei unterbrochenen oder vertauschten Leitungen.
- Fehlersimulation über auftrennbare Signalleitungen
- Über Messpunkte sicher abgreifbare Schnittstellensignale
- Netzanschluss
- 230 V AC / 115 V (110 V) AC, 50 ... 60 Hz, ca. 2,5 VA
- TTL-Ausgänge
- 2 LOW-Ausgänge, 2 HIGH-Ausgänge
- Interface RS 232
- serielle Schnittstelle mit Pegelwandler auf TTL-Pegel
- Interface Centronics
- parallele Schnittstelle zum Anschluss an den PC
- Mikrocontroller
- 87C51
- Anzeigeeinheit
- LCD-Modul, 2-zeilig, je 16 Zeichen
- Eingabetastatur
- Foilentastatur mit 8 Tasten für Schnittstelle, Anzeige, Parität und Baudrate
- Messbuchsen
- 2 mm, kurzschlussfest herausgeführt
- Adapterfeld
- Übergang von 4-mm- auf 2-mm-Steckverbindungen
- Abmessungen
- 266 x 297 x 100 mm
- Gewicht
- 1,8 kg
- Mitgeliefertes Zubehör
- serielle Schnittstellenleitung 2 m, parallele Leitung 1,8 m
- Empfohlenes Zubehör
- Speicheroszilloskop oder Logikanalysator
- Aufbau von Schnittstellen am Beispiel RS 232 und Centronics
- Serielle und parallele Datenübertragung
- Signalbezeichnungen und Steckerbelegungen
- Pegelverhältnisse und Zeitdarstellungen
- Baudrate bestimmen
- Datensicherung mit Paritybit
- Fehlersuche bei unterbrochenen oder vertauschten Leitungen
Die Angaben stammen aus den Inhaltsverzeichnissen der hps Versuchshandbücher (Titel, Nummern und Seiten). Die Handbücher werden mit den Trainingssystemen geliefert. Alle Handbücher und Versuche
V 0155.1 Versuche zur Interface-Technik mit COMwin-LPTwin Handbuch · 88 Seiten 28 Versuche
Hauptgerät des Handbuchs – gilt für alle Versuche Inhaltsverzeichnis ansehen
- 2.1 Eingangsbeschaltung der seriellen Schnitt stelle RS 232 S. 7
- 2.2 Eingangsbeschaltung der parallelen Schnitt stelle Centronics S. 9
- 3.2 Nullmodem S. 14
- 3.3 Handshake-Verfahren S. 15
- 3.4 Übertragungsgleichlauf-Verfahren S. 16
- 3.5 Pegelverhältnisse S. 17
- 3.6 Schnittstellenparameter, Übertragungs protokoll, Punktfrequenz S. 18
- Versuch 1 Schnittstellenpegel im Ruhe zustand S. 22
- Versuch 2 Schnittstellenpegel während einer Übertragung S. 23
- Versuch 3.1 Impuls-Zeit-Diagramm bei der seriellen Übertragung S. 24
- Versuch 3.2 Impuls-Zeit-Diagramm bei der seriellen Übertragung S. 26
- Versuch 4 Zeit für das Startbit S. 27
- Versuch 5 Übertragungszeiten und Baudrate S. 28
- Versuch 6 Pegelmessung S. 29
- Versuch 7 Punktfrequenz S. 30
- Versuch 8 Hardware-Handshake S. 31
- Versuch 9 DSR- und DTR-Signal S. 32
- 4.2 Pegelverhältnisse S. 36
- 4.3 Handshake-Verfahren S. 37
- 4.4 Übertragungsprotokoll S. 38
- Versuch 1 Datenleitungen S. 41
- Versuch 2 Hardware-Handshake S. 43
- Versuch 3 Steuer- und Statusleitungen S. 44
- Versuch 4 Übertragungszeit S. 45
- Versuch 5 Unterbrechung der Daten leitung D0 S. 46
- Versuch 6 Unterbrechung der Datenleitungen D0 und D1 S. 49
- Versuch 7 Vertauschen der Datenleitungen D0 und D1 S. 53
- Versuch 8 Unterbrechung von Steuer- und Statusleitungen S. 55
