Typ 3851

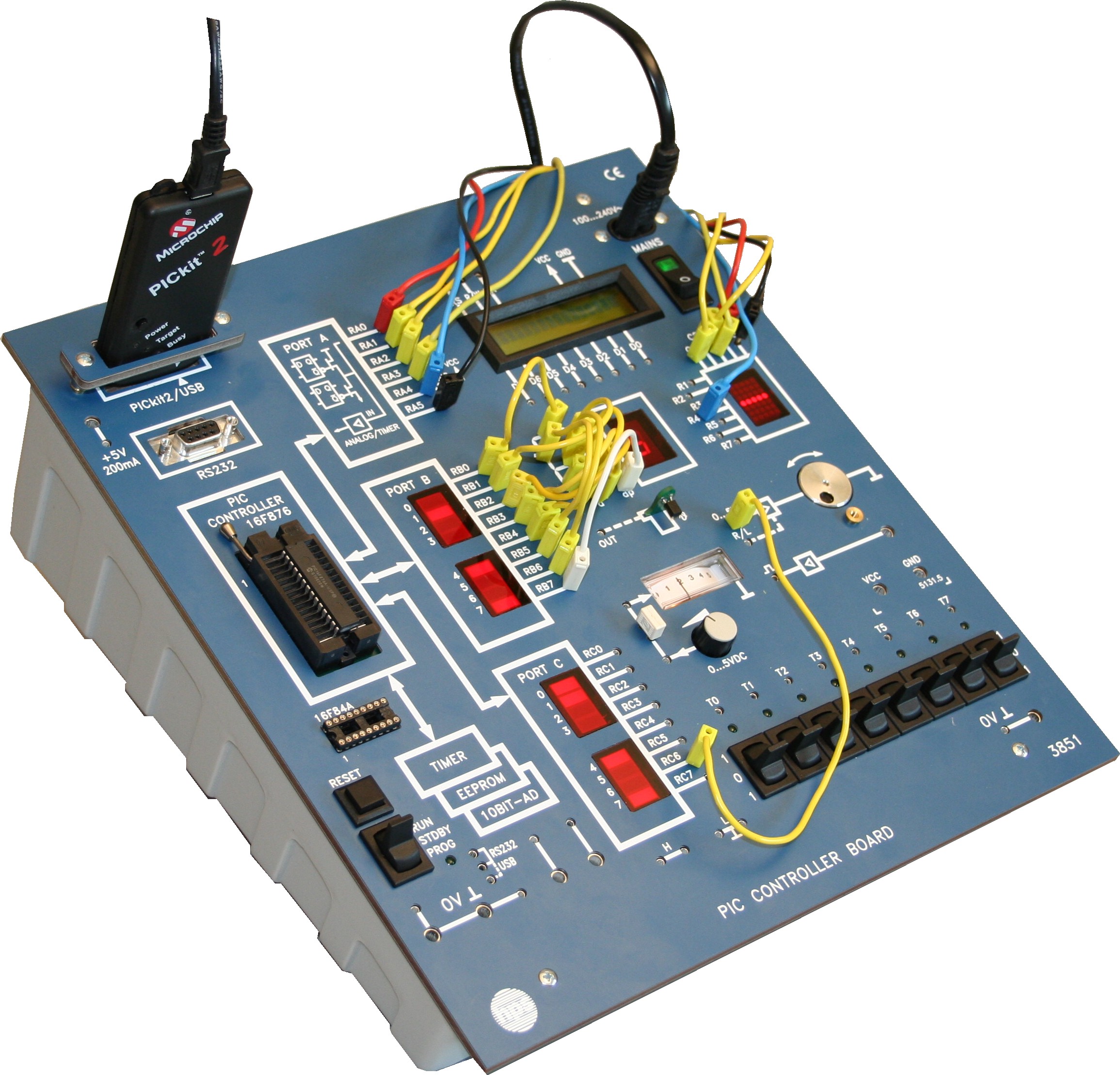

PIC CONTROLLER BOARD Typ 3851
Das PIC CONTROLLER BOARD Typ 3851 ist ein Trainingssystem für die PIC-Mikrocontrollertechnik mit integriertem Software- und Applikationspaket. Es verbindet Assemblerprogrammierung, RS-232- oder USB-Anbindung und praxisnahe Applikationen wie LCD, Motor, Anzeige und Temperatursensor.
- Universelles Trainingssystem für die Mikrocontrollertechnik
- Verschiedene PIC-Controller einsetzbar, zum Beispiel 16F84A und 16F876A
- Programmierung in Assembler mit nur 35 Befehlen
- Kommunikation mit PC über RS-232, optional über USB
- PIC-Controller über externe Sockel steckbar
- Ausgänge für Pulsweitenmodulation
PIC-Technik und integrierte Applikationen
Das PIC CONTROLLER BOARD führt in die von der Industrie verwendete PIC-Mikrocontrollertechnik ein. Verschiedene PIC-Controller können eingesetzt und über externe Sockel gesteckt werden.
Auf dem Board sind einstellbarer DC-Generator, LED-Anzeige, Tast-/Rastschalter, Temperatursensor, LCD-Anzeige, DC-Motor, 7-Segment-Anzeige, Analogmessinstrument und Punkt-Matrix-Anzeige integriert.
Software und Betrieb
Als Software werden MPLAB, ProgPIC2 und PICkit2 eingesetzt. Die Programmierung erfolgt in Assembler, und für den 16F84A sind zusätzlich PAL-Übungsaufgaben vorgesehen.
Für die USB-Variante wird das Modul PICkit2 benötigt. Eine serielle Schnittstellenleitung gehört zum Lieferumfang.
- Zahlreiche integrierte Applikationen auf dem Board
- Geeignet für PAL-Übungsaufgaben mit dem 16F84A
- Netzspannung
- 110 ... 240 V AC, 50 ... 60 Hz, 10 VA
- Externe Versorgung
- 5 V / 100 mA
- Beschaltung
- über 2-mm- bzw. 4-mm-Buchsen, gegen Kurzschluss abgesichert
- PIC 16F84A
- 8 Bit, 18 Pin, 35 Befehle, 4 MHz, 2 Ports
- PIC 16F876A
- 8 Bit, 28 Pin, 35 Befehle, 4 MHz, 3 Ports
- Temperatursensor
- -50 C ... 150 C
- DC-Motor
- mit Schwungscheibe und Drehzahlerfassung
- LCD
- zweizeilige LCD-Anzeige, 4-Bit oder 8-Bit ansteuerbar
- Punkt-Matrix-Anzeige
- 5 x 7 LEDs direkt ansteuerbar
- Abmessung
- 266 x 297 x 125 mm
- Gewicht
- ca. 2,2 kg
- Mitgeliefertes Zubehör
- Freeware-CD, MPLAB, ProgPIC2, PICkit2, Programmbeispiele
- Erforderliches Zubehör
- PC mit RS-232-Schnittstelle ab Windows 98
- Optionales Zubehör
- PICkit2-Modul für USB, Reflexionslichtschranke Typ 5131.5
- Programmierung in Assembler
- Einsatz verschiedener PIC-Controller
- PWM-Ausgänge nutzen
- LCD-Anzeige ansteuern
- Temperaturmessung auswerten
- DC-Motor und Drehzahlerfassung betreiben
- PAL-Übungsaufgaben mit dem 16F84A
