Typ 2410
EIB / KNX Demoplatten Serie 2410
Die EIB / KNX Demoplatten Serie 2410 ist ein modulares Trainingssystem für die Installationstechnik. Die Platten lassen sich auf dem Tisch, im Demonstrationsgestell oder mobil im Unterricht einsetzen und werden über eine einphasige Steckdose versorgt.
- Modulares Trainingssystem zum Thema Europäischer Installationsbus (EIB / KNX)
- Einsatz als Tischgerät, im Demonstrationsgestell oder im PC-Labor möglich
- Einphasige Steckdose genügt für die Versorgung
- Ein- und Ausgänge über 4-mm-Sicherheitsbuchsen beschaltet
- Busdurchverbindung über 2-mm-Buchsen realisiert
- UP-Busankoppler und Komponenten getrennt montiert für direkten Zugriff auf die Programmiertaste
Einsatz und Systemidee
Mit den EIB / KNX Demoplatten bietet hps SystemTechnik ein modulares Trainingssystem für Versuche zur Gebäude- und Installationstechnik an.
Die Demonstrationsplatten können auf dem Tisch in einer arbeitsgerechten Schräglage, im Demonstrationsgestell oder als mobiles Übungsgerät eingesetzt werden. Für den Betrieb genügt eine einphasige Steckdose.
Beschaltung und Bedienung
Die Ein- und Ausgänge werden über 4-mm-Sicherheitsbuchsen angeschlossen. Die Busdurchverbindung erfolgt über 2-mm-Buchsen, sodass die Verbindungen für die Lernenden klar nachvollziehbar bleiben.
UP-Busankoppler und zugehörige EIB / KNX-Komponenten sind getrennt montiert, damit die Programmiertaste jederzeit direkt zugänglich bleibt.
Zubehör und Erweiterungen
Zum System gehören beziehungsweise passen Sicherheitsleitungen, eine USB-Verbindungsleitung und die ETS-Software. Als didaktische Ergänzung ist das Versuchshandbuch V 0118-V4 "KNX Haus- und Gebäudesystemtechnik" vorgesehen.
Über das EXTENSION BOARD können zusätzliche EIB / KNX-Komponenten auf einer Hutschiene montiert und in den Versuchsaufbau eingebunden werden.
Mechanische Ausführung
Die Frontplatte besteht aus 5 mm starkem Schichtpressstoff; die Rückseite ist als Schräghaube aus Kunststoff ausgeführt.
Ein integrierter Busdetektor zeigt die Busaktivität an und unterstützt die praktische Fehlersuche während der Experimente.
- Mit integriertem Busdetektor zur Anzeige der Busaktivität
- Erweiterbar mit EXTENSION BOARD für Hutschienenmontage
- Konventionelle Installationstechnik kann eingebunden werden
- Didaktisch aufbereitetes Versuchshandbuch V 0118-V4 verfügbar
- Mechanische Daten
- Frontplatte aus Schichtpressstoff (5 mm); Rückseite als Schräghaube aus Kunststoff.

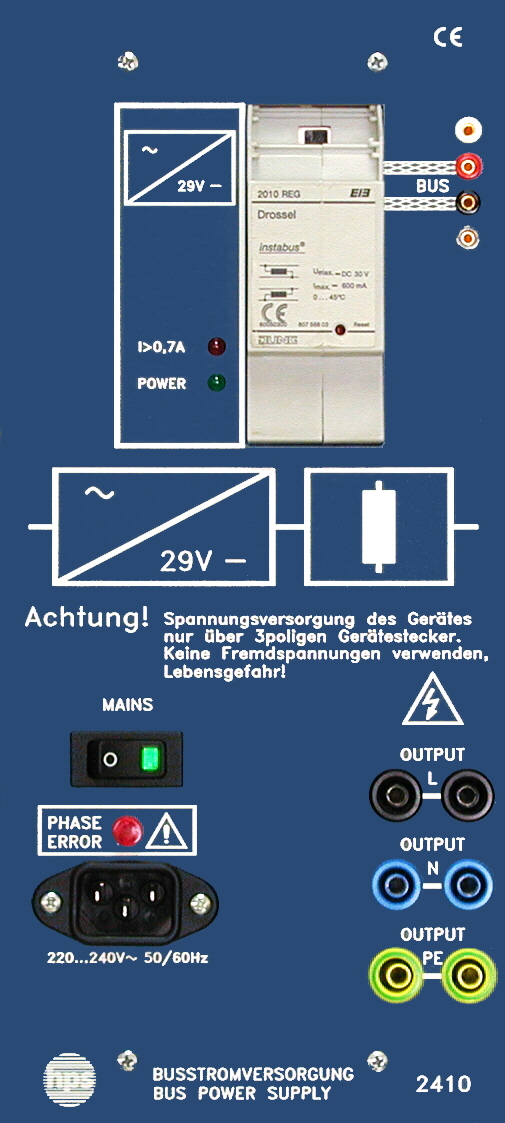

- Busstromversorgung (Typ 2410)
- Netzanschluss 230 V AC, 50 ... 60 Hz, 50 VA; Netz-Ausgangsspannung und -strom 230 V / 3 A; interne Sicherung 3,15 A; Busspannung 29 V DC / 640 mA mit eingebauter Drossel; zusätzlicher Spannungsabgriff über 2-mm-Buchsen; LEDs für Betriebsbereitschaft und Überlast; 133 x 297 x 110 mm; ca. 0,9 kg.
- Datenschnittstelle (Typ 2411)
- RS 232 zur Programmierung des Systems mit dem PC in Verbindung mit ETS; UP-Busankoppler getrennt montiert; 133 x 297 x 125 mm; ca. 0,6 kg.
- Schaltaktor 4fach (Typ 2412)
- Zum Schalten von 4 einzelnen Verbrauchern; Versorgungsspannung 230 V AC; Nennspannung und -strom 230 V AC / 6 A; 133 x 297 x 110 mm; ca. 0,8 kg.
- Verbraucher 6fach (Typ 2413)
- Sechs Lampen E1 ... E6; Nennspannung 230 V AC; Leistungsaufnahme ca. 5 W je Lampe; 133 x 297 x 100 mm; ca. 0,8 kg.
- Tastsensor 4fach (Typ 2414)
- Vier programmierbare Tastenpaare mit LEDs; UP-Busankoppler getrennt montiert; 133 x 297 x 105 mm; ca. 0,6 kg.
- Binäreingang 4fach (Typ 2415)
- Umsetzung von Schaltsignalen 230 V AC in Bus-Signale; Einbindung konventioneller Installationstechnik möglich; 133 x 297 x 110 mm; ca. 0,7 kg.
- Schalter / Taster (Typ 2416)
- Vier Ein- / Ausschalter (Q1 ... Q4) mit Kontroll-Leuchte und zwei Taster (S1 / S2); Nennspannung 230 V AC; 133 x 297 x 100 mm; ca. 0,7 kg.
- Infoanzeige (Typ 2417)
- Zur Visualisierung von 16 frei konfigurierbaren Busmeldungen; bis zu 5 Zeilen mit je 30 Zeichen; 133 x 297 x 100 mm; ca. 0,5 kg.
- Raumtemperaturregler (Typ 2419)
- Praxisnahe Heizungsregelungsstrecke; vorgebbarer Istwert ca. -4 °C ... +45 °C; Betriebszustand über 5 LEDs; 133 x 297 x 100 mm; ca. 0,5 kg.
- Linien- / Bereichskoppler (Typ 2420)
- Zum Aufbau einer untergeordneten Linie, als Bereichskoppler und Repeater einsetzbar; integrierte Drossel; 133 x 297 x 110 mm; ca. 0,7 kg.
- Bewegungsmelder (Typ 2421)
- Gibt ein Bustelegramm aus, wenn ein beweglicher Gegenstand erfasst wird; 133 x 297 x 110 mm; ca. 0,5 kg.
- Kombisensor (Typ 2422)
- Umsetzung von Temperatur und Helligkeit in Bustelegramme; 133 x 297 x 130 mm; ca. 0,5 kg.
- Jalousieaktor 2fach (Typ 2423)
- Aufbau einer Jalousiesteuerung mit zwei Jalousien; 133 x 297 x 110 mm; ca. 0,7 kg.
- Dimmaktor (Typ 2424)
- Universal-Dimmaktor zum Dimmen elektrischer Verbraucher; 133 x 297 x 110 mm; ca. 0,7 kg.
- Jalousie (Typ 2425)
- Jalousie für den Anschluss an den Jalousieaktor; obere und untere Endlage über integrierte Endschalter begrenzt.
- Stellantrieb (Typ 2426)
- Demonstrationsmodell eines Heizkörper-Ventilstellantriebes; empfohlen in Verbindung mit dem Raumtemperaturregler.
- IR-Empfänger (Typ 2427)
- Programmierbarer Taster mit eingebautem IR-Empfänger und UP-Busankoppler; 133 x 297 x 125 mm; ca. 0,6 kg.
- Datenschnittstelle USB (Typ 2429)
- USB-Schnittstelle zur Programmierung des Systems mit dem PC in Verbindung mit ETS3; 133 x 297 x 125 mm; ca. 0,6 kg.
- 1 Technologie des Europäischen Installations-Bussensystems (EIB / KNX)1
- 1.1 Anwendungsbereich des EIB / KNX1
- 1.2 Topologie2
- 1.3 Spannungsversorgung und Leitungslängen4
- 1.4 Kommunikation innerhalb des EIB-Systems4
- 1.4.1 Übertragungstechnik4
- 1.4.2 Busteilnehmer4
- 1.4.3 Buszugriffsverfahren5
- 1.4.4 Telegrammaufbau6
- 1.4.5 Übertragungsdauer9
- 1.4.6 Byteaufbau innerhalb eines Telegramms9
- 1.5 Im Handbuch verwendete EIB / KNX-Komponenten10
- 1.5.1 Tastsensor10
- 1.5.2 Busankoppler10
- 1.5.3 Drosseln10
- 1.5.4 Datenschnittstelle10
- 1.5.5 Binäreingänge10
- 1.5.6 Binärausgänge11
- 2 Die Engineering Tool Software ETS3 Professional13
- 2.1 Systemvoraussetzungen13
- 2.2 Software-Installation13
- 2.2.1 Installation unter Windows 3.1x14
- 2.2.2 Installation unter Windows 95, 98, ME, 2000, NT, XP, ...14
- 2.3 Arbeiten mit der ETS3 Professional14
- 2.4 ETS3Pro starten und beenden14
- 2.5 Das ETS3Pro Standard-Ansicht16
- 2.6 Popup-Menüs15 ... 16
- 3 Sicherheitshinweise zur Handhabung des Systems17
- 4 Versuche zur Ausschaltung19
- 4.1 Ausschaltung mit Schalter19
- 4.2 Ausschaltung mit Schalter und Taster28
- 4.3 Ausschaltung mit 4fach-Tastsensor29
- 4.4 Ausschaltung mit Zentral-Aus, Taster und 4fach-Tastsensor30
- 5 Versuche zur Wechselschaltung33
- 5.1 Wechselschaltung mit zwei Schaltern33
- 5.2 Wechselschaltung mit zwei Schaltern und Doppeltaster35
- 5.3 Wechselschaltung mit 4fach-Tastsensor und Doppeltaster36
- 5.4 Wechselschaltung mit 4fach-Tastsensor und Doppeltaster36
- 6 Versuche zur Kreuz- und Stromstoß-Schaltung37
- 6.1 Kreuzschaltung37
- 6.2 Stromstoßschaltung39
- 7 Versuche zur Helligkeitssteuerung41
- 7.1 Simulation eines Dämmerungsschalters41
- 7.2 Simulation eines Dämmerungsschalters41
- 8 Test und Fehlerdiagnose von EIB / KNX-Projekten43
- 8.1 Physikalische Adressen prüfen43
- 8.2 Abfrage von Geräteinformationen44
- 8.3 Lesen des Busgerätespeichers45
- 8.4 Diagnose von Gruppenadressen45
- 8.5 Aufzeichnen von EIB / KNX-Telegrammen47
