Typ 2403

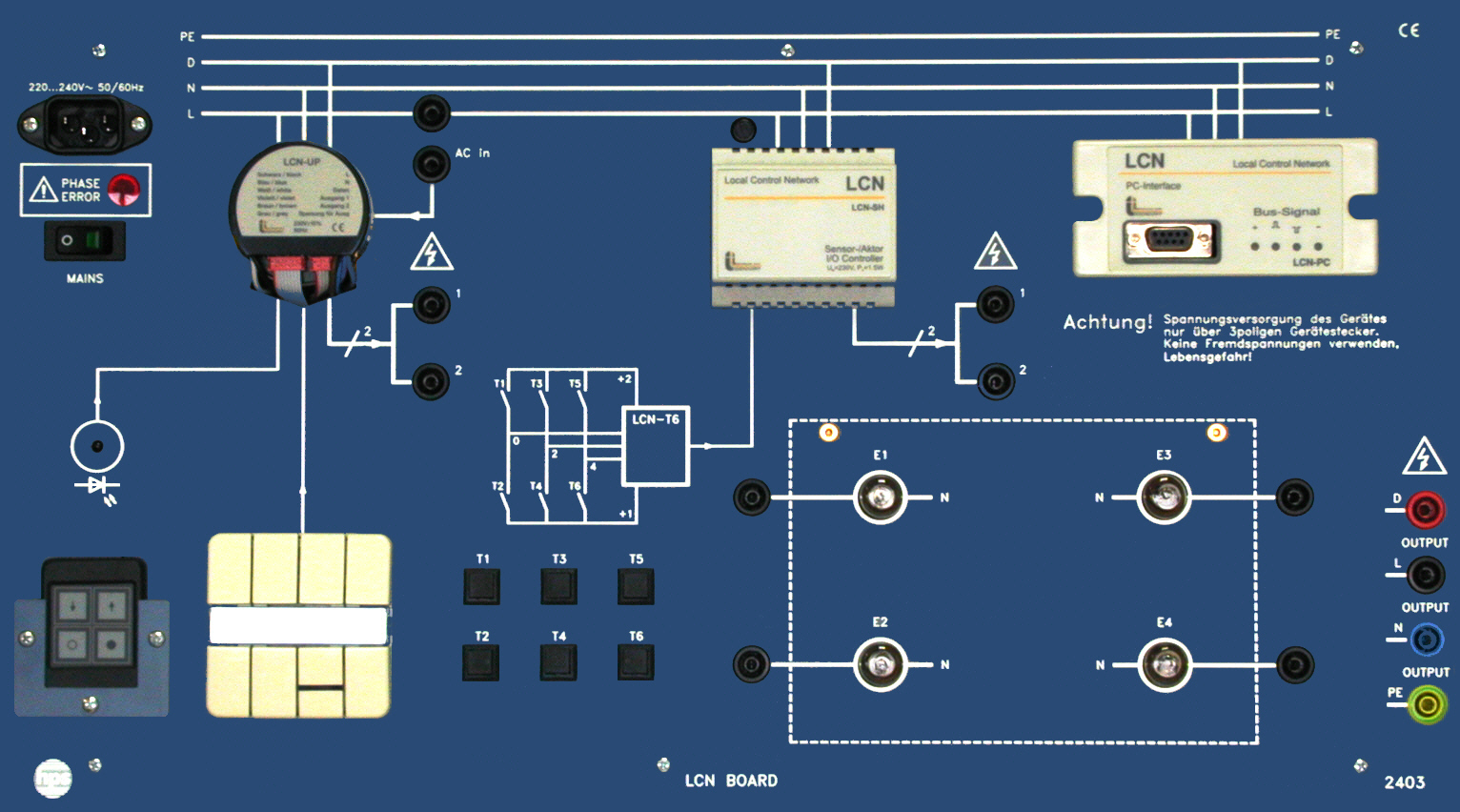

LCN BOARD Typ 2403
Das Produkt ist leider in seiner derzeitigen Form nicht mehr lieferbar, kann aber auf Anfrage aktualisiert werden. Mehr dazu finden Sie auf der Seite
Produktaktualisierung und SonderaufträgeDas LCN BOARD Typ 2403 ist ein kompaktes Übungsgerät für den LCN-Installationsbus. Es verbindet PC-Programmierung, schablonenbasierten Versuchsaufbau und ein integriertes Simulationsfeld mit der Erweiterung durch das LCN EXTENSION BOARD Typ 2403.2.
- Kompaktes Übungsgerät für den LCN-Installationsbus
- Alle wichtigen Komponenten im Gerät enthalten
- Programmierbar mit PC über integrierte RS-232-Schnittstelle
- Einfache Vernetzung mehrerer LCN BOARDs
- Erweiterung des Systems durch konventionelle Installationstechnik
- Schablonen mit Grundrissplänen für Aufgabenstellungen
Systembeschreibung
Das LCN BOARD von hps SystemTechnik ist ein Übungsgerät zur Durchführung von Versuchen in der modernen Installationstechnik, speziell in Verbindung mit dem LCN-Bus (Local Control Network).
Im Gerät sind alle wichtigen Grundkomponenten enthalten, die zum Aufbau von Versuchen in Verbindung mit dem LCN erforderlich sind. Zur Vorgabe von Aufgabenstellungen können Schablonen mit aufgedruckten Grundrissplänen aus der Installationstechnik in ein dafür vorgesehenes Verbraucher-Simulationsfeld auf der Front des LCN BOARDs aufgelegt werden.
Das LCN BOARD kann über das LCN-PC-Interface mit einem PC verbunden und mit der Software LCN-P programmiert werden.
LCN EXTENSION BOARD Typ 2403.2
Die Erweiterung zum LCN BOARD ergänzt das System um 10 zusätzliche Ausgänge mit fest zugeordneten Verbrauchern.
Davon sind 2 Ausgänge einzeln dimmbar und 8 Ausgänge mit einzeln steuerbaren Kontakten ausgeführt.
Komponenten und Einsatz
Zum LCN BOARD gehören grundlegende LCN-Komponenten wie LCN-UP, LCN-T6, LCN-SH, LCN-RR, LCN-RT und LCN-PC sowie das Verbraucher-Simulationsfeld.
Das LCN EXTENSION BOARD ergänzt das System um LCN-SH, LCN-REL mit 8 Ausgängen und ein Simulationsfeld mit 10 Lampen.
- Als Tischgerät, im Demonstrationsgestell oder im Koffer einsetzbar
- Netzspannung
- 220 ... 240 V AC; 50 ... 60 Hz; 30 VA
- Erforderliches Zubehör
- PC, CPU ab 80386 DX/30 MHz, 4 MB RAM, MS-DOS ab Version 3.0, freie serielle Schnittstelle
- Verbindungsleitung
- RS 232-Verbindungsleitung, 1:1, 9-polig (Typ 9102.50)
- Sicherheitsleitungen
- 4 mm
- Schablonen
- Mit aufgedruckten Grundrissplänen
- Programmiersoftware
- LCN-P
- Mitgeliefertes Zubehör
- Ausführliche Beschreibungen zu den LCN-Komponenten und der Programmiersoftware LCN-P; Versuchshandbuch mit Herstellerunterlagen
- Erweiterungsmöglichkeiten
- LCN-W, LCN-WA, LCN-WT
- LCN BOARD Abmessungen und Gewicht
- 532 x 297 x 131 mm (B x H x T); Gewicht: 2,9 kg
- Box-Ausführung
- 580 x 450 x 155 mm; Gesamtgewicht: 5,7 kg
- LCN EXTENSION BOARD Abmessungen und Gewicht
- 266 x 297 x 110 mm (B x H x T) / ca. 1,9 kg
- Gemeinsame Daten
- 5 mm starke Schichtpressstoff-Frontplatte in mattblau, weiße Gravur, graue Kunststoffhaube, arbeitsgerechte Schräglage auf dem Tisch, Anschlüsse über 4-mm-Sicherheitsbuchsen
- LCN BOARD Komponenten
- LCN-UP, LCN-T6, LCN-SH, LCN-RR, LCN-RT, LCN-PC, Verbraucher-Simulationsfeld, 6 Taster, EIB-Tastsensor (4fach)
- LCN EXTENSION BOARD Komponenten
- LCN-SH, LCN-REL mit 8 Ausgängen (250 V / 16 A), Verbraucher-Simulationsfeld mit 10 Lampen
