Typ 2156

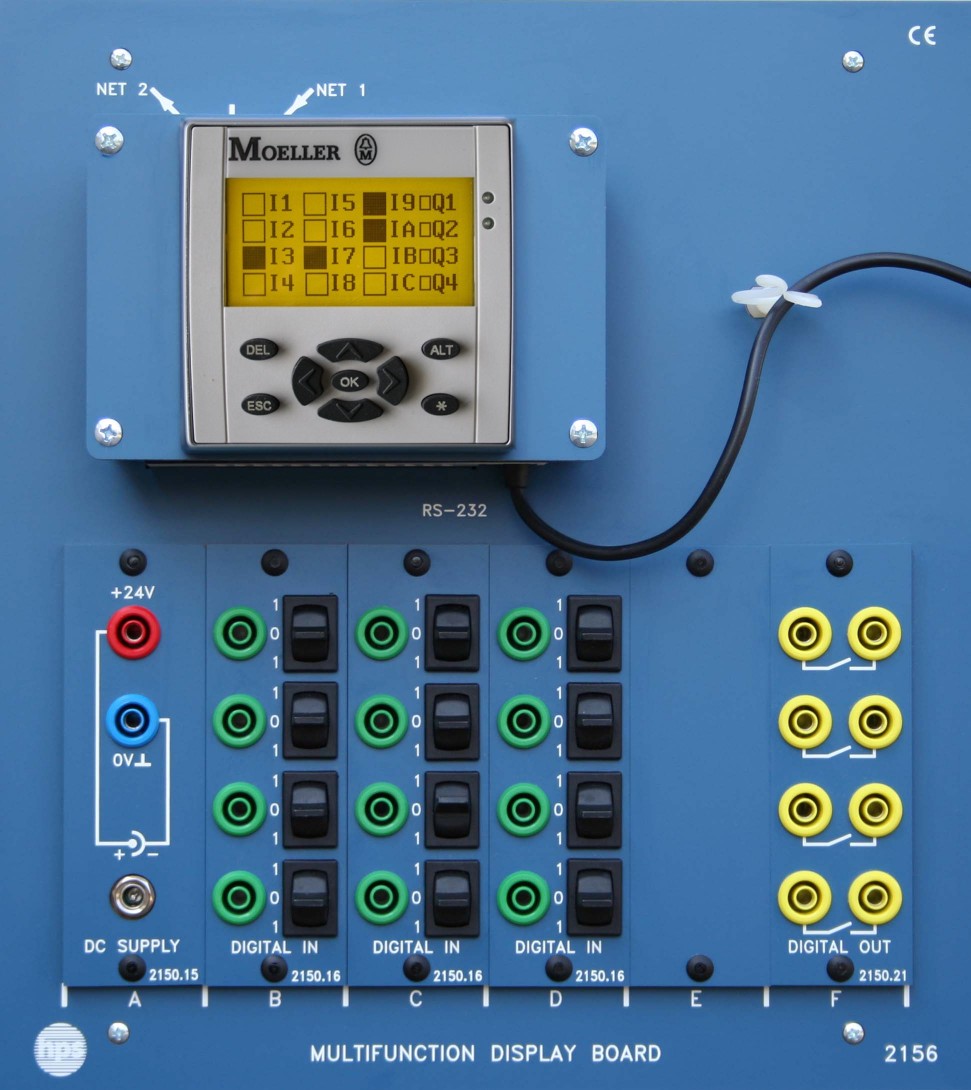

MULTIFUNCTION DISPLAY BOARD Typ 2156
Das Produkt ist leider in seiner derzeitigen Form nicht mehr lieferbar, kann aber auf Anfrage aktualisiert werden. Mehr dazu finden Sie auf der Seite
Produktaktualisierung und SonderaufträgeDisplayboard fur den schnellen Einstieg in die Steuerungstechnik mit EASY 800. Es kombiniert Text-, Grafik- und Bildvisualisierung mit easy-NET-Vernetzung und einem kompakten 4-mm-Sicherheitsbuchsen-Konzept.
- Schneller Einstieg mit EASY 800-Funktionen und Visualisierung von Texten, Grafiken und Bildern
- Vernetzung mit anderen easy-NET Geräten moglich
- Alle Ein- und Ausgange auf 4-mm-Sicherheitsbuchsen herausgefuhrt
- Alle 12 Eingange, zusätzlich mit Signalschalter
- Stromversorgung uber 4-mm-Buchsen oder optionales Steckernetzteil Typ 3816
- Komfortable Programmierung uber mitgelieferte Software
Beschreibung
Das MULTIFUNCTION DISPLAY BOARD zum schnellen Einstieg bietet neben den EASY 800-Funktionen auch die Visualisierung von Texten, Grafiken und Bildern.
Moglichkeit zur Vernetzung mit anderen easy-NET Geräten.
Alle Ein- und Ausgange auf 4-mm-Sicherheitsbuchsen herausgefuhrt. Alle 12 Eingange zusätzlich mit Signalschalter.
Lieferumfang
MULTIFUNCTION DISPLAY BOARD mit eingebautem MFD-80 B, MFD-CP8-ME, MFD-R16.
Verbindungskabel easy 800-PC-CAB.
Software easy SOFT-PR (ab Win 98) zur Programmierung inklusive Dokumentation, Handbuch zum MFD-Titan und allen Steuerrelais easy.
Steckernetzteil 24 V DC / 1 A (Typ 3816).
- Material der Frontplatte
- Schichtpressstoff (5 mm), mattblau
- Ruckseite
- Schraghaube aus grauem Kunststoff
- Abmessung
- 266 x 297 x 95 mm (B x H x T)
- Gewicht
- ca. 2,0 kg
- Betriebsspannung
- 24 V DC; ca. 0,3 A
- Eingesetztes Display mit Steuerung
- Moeller MFD-Titan MFD-80B
- Grafisches Display
- 132 x 64 Pixel
- Bedientasten am Gerät
- vorhanden
- Textanzeige am Anzeigefeld
- vorhanden
- Hintergrundbeleuchtung
- frei zuschaltbar
- Status-LEDs
- frei definierbar, rot und grun
- Cursortasten
- 4
- Funktionstasten
- 4
- Modetaste
- 1
- Ausfuhrung
- mit easy-NET
- Ausgange
- 4 Relais
- Eingange
- 12 Digital
- Schnittstellen
- RS 232 zur Programmierung; easy-NET Busverbindung
