Typ 1H-00

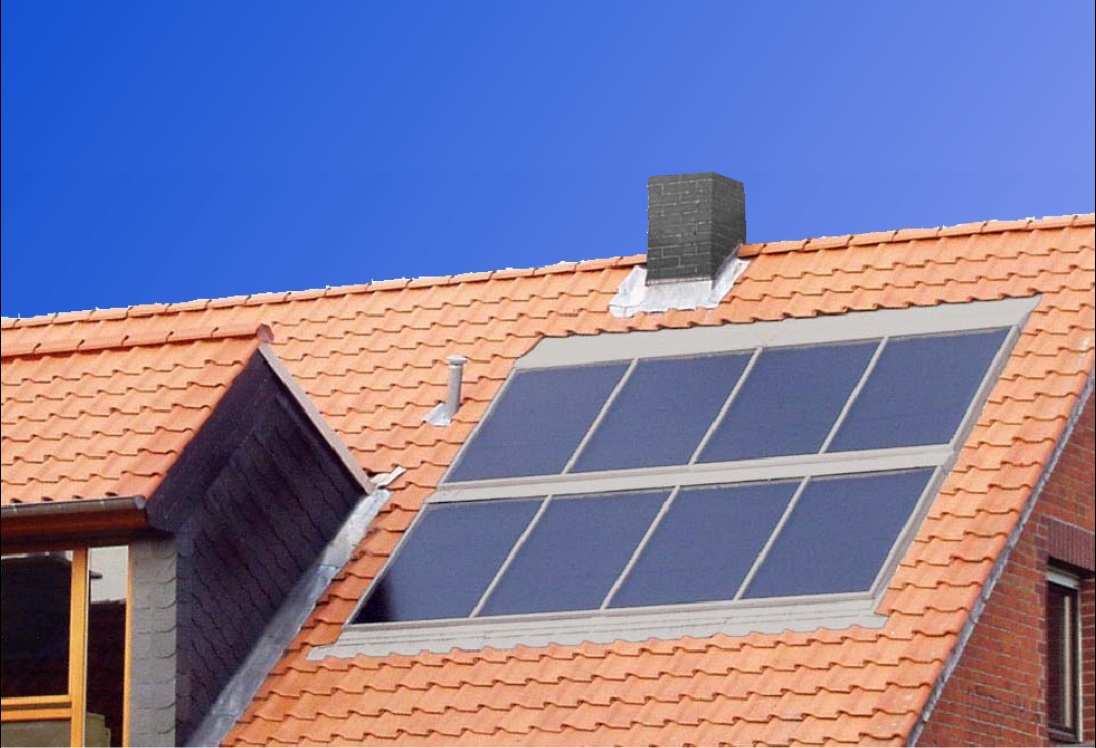

Heizungstechnik / Solarthermie Serie 1H-00
Die Serie 1H-00 ist eine modulare Übersicht für Heizungstechnik und Solarthermie im Bereich erneuerbare Energien. Sie kombiniert mehrere Demonstrationsboards zu einer zeitgemäßen Solaranlage und zeigt Aufbau, Versuchsaufbau, Lagerung und die wesentlichen Systemkomponenten in einem zusammenhängenden Trainingskonzept.
- Serienübersicht für Heizungstechnik und Solarthermie
- Didaktische Darstellung einer zeitgemäßen Solaranlage mit mehreren Baugruppen
- Geeignet für erneuerbare Energien und solarthermische Ausbildungsthemen
- Übersicht der Module von Heizungsregler bis Wärmetauscher
- Gemeinsames Trainingskonzept für Heizkessel, Verteiler, Speicher, Sensoren und Solarstation
- Vorwort zu erneuerbaren Energien direkt im Datenblatt enthalten
Erneuerbare Energien und Solarthermie
Die Serie 1H-00 führt in Heizungstechnik und Solarthermie als Teilbereich erneuerbarer Energien ein. Das Datenblatt stellt die Anlage als Beispiel einer zeitgemäßen Solarlösung vor und verknüpft Heizkessel, Brenner, Module, Versuchsaufbau und Lagerung zu einem gemeinsamen Ausbildungssystem.
Im Vorwort werden erneuerbare Energien als langfristig verfügbare Ressourcen beschrieben und die Bedeutung von Sonnenenergie, Geothermie, Gezeiten, Wind und Biomasse für die Energiebereitstellung eingeordnet.
Baugruppen und Systemgedanke
Die Serie ist als modulare Übersicht aufgebaut. Genannt werden unter anderem Heizungsregler / Solarregler, Heizkessel, Verteiler, Heizkörper, Brauchwasserspeicher, Außenfühler, Fußbodenheizung, Heizkreis-Erweiterung, Rücklaufanhebung, Sonnenkollektor, Solarspeicher, Solarstation, Puffer / Weiche und Wärmetauscher.
Ergänzt wird die Reihe durch Handbuch, Dokumentation, Spannungsversorgung und Aufbewahrungsschrank. Dadurch ist 1H-00 keine einzelne Demonstrationsplatte, sondern die übergeordnete Serien- und Modulübersicht.
Mechanik, Transport und Aufbewahrung
Die Frontplatten der Boards bestehen aus 5 mm starkem Schichtpressstoff, sind mattblau und tragen farbige Symbole entsprechend den eingebauten Funktionsgruppen. Die Rückseite ist mit einem grauen, stabilen Kunststoffgehäuse geschützt.
Für Transport und Lagerung können die Boards platzsparend in einen mit Nutmatten ausgelegten Koffer eingeschoben werden. Der Koffer dient gleichzeitig der sicheren Aufbewahrung der Baugruppen.
- Allgemeine Information zu Board-Aufbau, Schutzgehäuse, Transport und Aufbewahrung
- Boards können platzsparend in einen Koffer eingeschoben werden
- Begleitkomponenten wie Handbuch, Dokumentation, Spannungsversorgung und Aufbewahrungsschrank aufgeführt
- Serienbezeichnung
- Heizungstechnik / Solarthermie Serie 1H-00
- Anwendungsgebiet
- Erneuerbare Energien / Solarthermie
- Systemcharakter
- Modulare Serien- und Anlagenübersicht mit mehreren Demonstrationsboards
- Boards in der Übersicht
- 1H-10, 1H-11, 1H-12, 1H-13, 1H-14, 1H-15, 1H-16, 1H-18, 1H-19, 1H-20, 1H-21, 1H-22, 1H-23, 1H-24, 1H-27, 1H-30
- Begleitkomponenten
- 1H-01.1 Handbuch; 1H-01.10 Dokumentation; 1H-10.1 Spannungsversorgung; 1H-93 Aufbewahrungsschrank
- Frontplatten
- 5 mm Schichtpressstoff, mattblau, mit farbigen Symbolen graviert
- Rückseitenschutz
- Graues, stabiles Kunststoffgehäuse
- Lagerung und Transport
- Boards können platzsparend in einen Koffer mit Nutmatten eingeschoben werden
- Serienübersicht
- 1H-10 Heizungsregler / Solarregler
- 1H-11 Heizkessel
- 1H-12 Verteiler
- 1H-13 Heizkörper
- 1H-14 Brauchwasserspeicher
- 1H-15 Außenfühler
- 1H-16 Fußbodenheizung
- 1H-18 Heizkreis-Erweiterung
- 1H-19 Rücklaufanhebung
- 1H-20 Sonnenkollektor
- 1H-21 Solarspeicher
- 1H-22 Solarstation
- 1H-23 Puffer / Weiche
- 1H-24 Wärmetauscher
- 1H-27 Heizung-Notschalter
- 1H-30 Aufbewahrungsplatte
