Typ 1070

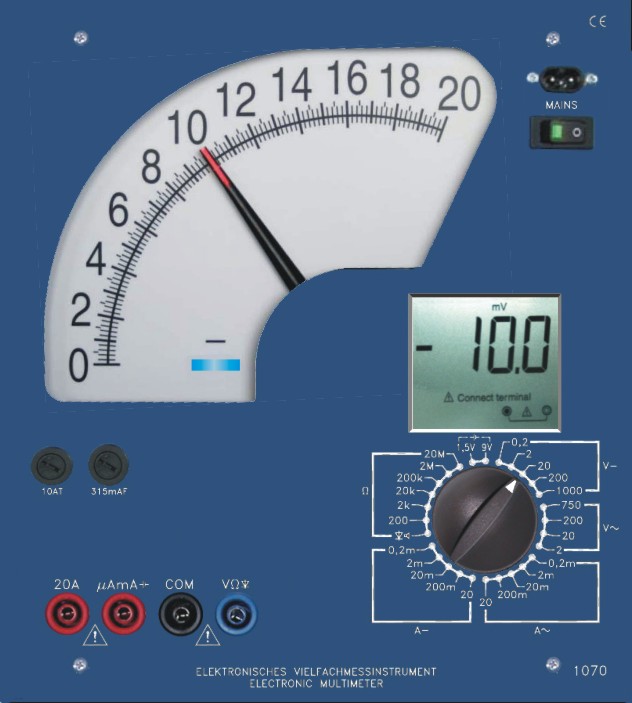

Electronic Multimeter Typ 1070
Das Electronic Multimeter Typ 1070 ist ein Demonstrationsmessgerät für Ausbildung und Versuchsbetrieb mit hps Trainingssystemen. Es verbindet die übersichtliche Bauform einer Demonstrationsplatte mit einem digitalen Multimeter für Spannungs-, Strom-, Widerstands- und Batteriemessungen.
- Demonstrationsmessgerät für Tisch- und Demonstrationsgestell
- Für alle Fachbereiche im Ausbildungsbetrieb geeignet
- Große Doppelskalen und gut sichtbare Frontgestaltung für größere Distanzen
- Überlastschutz bei allen Geräten durch interne Schaltungen oder Sicherungen
- Eingebaute Stromversorgung für den direkten Laboreinsatz
- Spannungsmessung für DC und AC bis 600 V
Demonstrationsmessgerät für den Unterricht
Das Electronic Multimeter Typ 1070 gehört zur Serie der Demonstrationsmessgeräte von hps SystemTechnik. Die Geräte dienen zur Erfassung von Messwerten bei Versuchen mit hps Trainingssystemen und haben die gleichen Abmessungen wie die Demonstrationsplatten.
Dadurch kann das Multimeter bei Versuchsdurchführungen wahlweise im Demonstrationsgestell oder direkt auf dem Tisch eingesetzt werden. Die großen Skalen und die klar gegliederte Front erleichtern die Ablesung auch auf größere Distanz.
Aufbau und Schutzkonzept
Alle Messbereiche der Demonstrationsmessgeräte sind gegen Überlast durch interne Schaltungen oder Sicherungen geschützt. Die Beschaltung erfolgt über in die Frontplatte integrierte 4-mm-Sicherheitsbuchsen.
Die Frontplatte besteht aus 5 mm starkem Schichtpressstoff mit mattblauer Oberfläche und weißer Bedruckung. Die Rückseite ist zum Schutz mit einer grauen Kunststoff-Schräghaube abgedeckt.
Messfunktionen des Typ 1070
Typ 1070 bietet DC- und AC-Spannungsmessung, DC- und AC-Strommessung sowie Widerstandsmessung in mehreren Bereichen. Hinzu kommen Batterietest für 1,5 V und 9 V, ein Diodentester und ein Durchgangsprüfer mit akustischem Signal.
Damit eignet sich das Gerät für typische Lehr- und Laboraufgaben in Elektrotechnik, Elektronik und analoger Messtechnik.
- Strommessung für DC und AC bis 10 A
- Widerstandsbereiche von 200 Ohm bis 20 MOhm
- Batterietester für 1,5-V- und 9-V-Batterien
- Diodentester und Durchgangsprüfer mit akustischem Signal
- Strom- und Spannungseingang über 4-mm-Sicherheitsbuchsen
- Mattblaue Frontplatte mit weißer Beschriftung und Kunststoff-Schräghaube
- Spannung DC
- 0,2 V / 2,0 V / 20 V / 200 V / 600 V
- Spannung AC
- 2,0 V / 20 V / 200 V / 600 V
- Eingangswiderstand
- 10 MOhm
- Eingangskapazität
- < 100 pF
- Strom DC / AC
- 0,2 mA / 2 mA / 20 mA / 200 mA / 10 A
- Frequenzbereich Strom
- 40 ... 400 Hz
- Shunt-Widerstand
- < 50 mOhm
- Widerstand
- 200 Ohm / 2 kOhm / 20 kOhm / 200 kOhm / 2 MOhm / 20 MOhm
- Batterietester
- 1,5 V und 9 V
- Weitere Funktionen
- Diodentester; Durchgangsprüfer mit akustischem Signal
- Anschlüsse
- Strom- und Spannungseingang über 4-mm-Sicherheitsbuchsen
- Netzanschluss
- 100 ... 240 V AC; 50 ... 60 Hz; 15 VA
- Abmessungen
- 266 x 297 x 90 mm (B x H x T)
- Gewicht
- ca. 1,6 kg
- DC-Spannungen in mehreren Messbereichen erfassen
- AC-Spannungen in Ausbildungs- und Demonstrationsaufbauten messen
- DC- und AC-Ströme bis 10 A untersuchen
- Widerstände von 200 Ohm bis 20 MOhm prüfen
- Batterien mit 1,5 V und 9 V kontrollieren
- Dioden und Leitungsdurchgang im Versuchsbetrieb testen
