USB - PC GENERATOR BOARD Typ 1018.2

Typ 1018.2

USB - PC GENERATOR BOARD Typ 1018.2

Das PC GENERATOR BOARD Typ 1018.2 bündelt alle Spannungsquellen für Grundlagenversuche der Elektrotechnik und Elektronik in einem Board. Über die integrierte USB-Schnittstelle lassen sich die Ausgangssignale mit PC und Bediensoftware präzise einstellen und parallel auf einem Beamer darstellen. Es ist mit und ohne PC-Unterstützung verwendbar.

  • Alle Stromversorgungen für Grundlagenversuche in einem Board
  • Integrierte Gleich-, Wechsel- und Drehstromquelle sowie Funktionsgenerator
  • Kurzschlussfeste Ausgänge mit LED-Überwachung
  • USB-Schnittstelle mit Bediensoftware für präzise PC-Einstellung
  • Gleichzeitige Projektion der Signale über einen Beamer
  • Mit und ohne PC-Unterstützung verwendbar
Datenblatt (PDF) Datenblatt Versuchshandbuch, Inhaltverzeichnis Software Anfrage senden

Einsatz und Grundprinzip

Das PC GENERATOR BOARD Typ 1018.2 ist ein kompaktes Trainingssystem für grundlegende Versuche der Elektrotechnik und Elektronik.

Gleich-, Wechsel- und Drehstromquelle sowie Funktionsgenerator sind integriert und können direkt am Board oder per PC bedient werden.

  • Mit integrierter USB-Schnittstelle und Bediensoftware
  • Ausgangssignale präzise am PC einstellbar
  • Gleichzeitige Projektion über einen angeschlossenen Beamer möglich
  • Mit und ohne PC-Unterstützung verwendbar

Aufbau, Technik und Zubehör

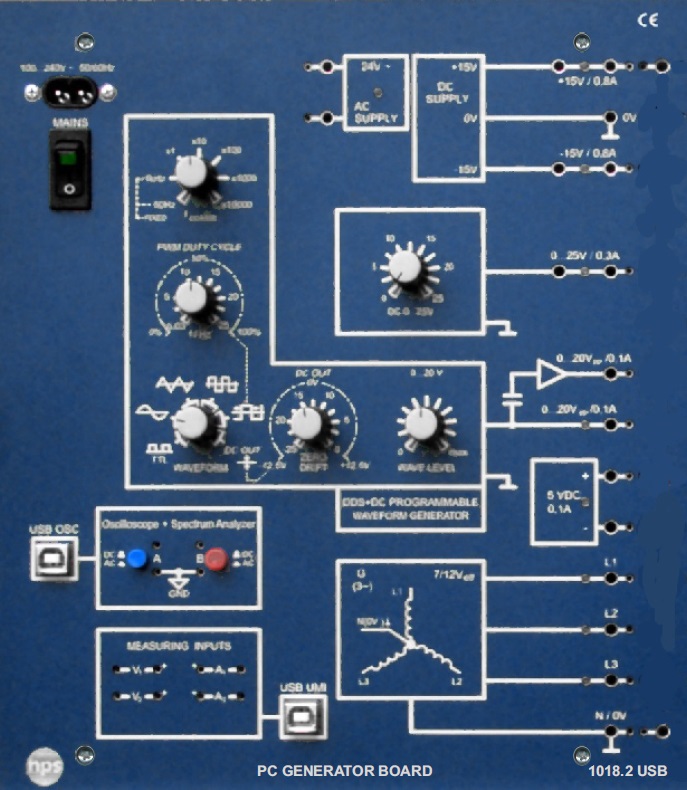

Die Frontplatte besteht aus 5 mm starkem Schichtpressstoff in mattblau mit weißen Symbolen für die eingebauten Funktionsgruppen. Die Rückseite ist durch ein graues Kunststoffgehäuse geschützt und erlaubt eine arbeitsgerechte Schräglage auf dem Tisch.

Die Ausgänge sind kurzschlussfest und durch LEDs überwacht; die Beschaltung erfolgt über 2-mm- und 4-mm-Buchsen.

  • Optionales Messinterface Typ 1018.4 mit zwei Strom- und zwei Spannungseingängen
  • Optionales USB-Oszilloskop Typ 1018.5 für Zeit- und Frequenzdarstellung
  • Zubehörsatz Typ 1018.11 mit Aufbewahrungsplatte, Widerständen, Kondensatoren, Halbleitern und Transformatorspulen
  • Zubehörsatz Typ 1018.11.1 mit Verbindungssteckern und -leitungen
  • Universalaufbauplatte Typ 1012.1 oder Typ 1012.2
  • IC BOARD Typ 3530 für weiterführende Versuche mit handelsüblichen Bauelementen
  • 2-mm- und 4-mm-Buchsen für den Anschluss
Netzspannung
230 V AC / 115 V AC (110 V AC), 50 ... 60 Hz; ca. 70 VA
Gleichspannungen
+15 V (± 5 %); 800 mA; -15 V (± 5 %); 800 mA; +5 V; 100 mA; 0 ... 25 V; 300 mA
Wechselspannung
24 V AC; 100 mA
Funktionsgenerator Sinus
Uss 0 ... 20 V; f ca. 1 Hz ... 250 kHz; Ri 60 Ohm
Funktionsgenerator Rechteck, positiv
5 V (TTL); f ca. 1 Hz ... 250 kHz; Ri 60 Ohm; V = 2
Funktionsgenerator Rechteck, symmetrisch
Uss 0 ... 20 V; f ca. 1 Hz ... 250 kHz; Ri 60 Ohm; V = 2
Funktionsgenerator Dreieck, symmetrisch
Uss 0 ... 20 V; f 1 Hz ... 250 kHz; Ri 60 Ohm
Drehstromgenerator
Strangspannung 7 V (eff.); Leiterspannung 12 V (eff.); Leiterstrom max. 50 mA; Frequenz ca. 50 Hz
Buchsen
2-mm- und 4-mm-Buchsen
Mechanische Angaben
Frontplatte aus 5 mm Schichtpressstoff, mattblau, weiße Symbolik; Rückseite graues Kunststoffgehäuse; arbeitsgerechte Schräglage auf dem Tisch
Abmessungen / Gewicht
266 x 297 x 120 mm (B x H x T) / ca. 2,8 kg
Optionales Messinterface
Typ 1018.4; zwei Strom- und zwei Spannungseingänge
Optionales USB-Oszilloskop
Typ 1018.5; Signaldarstellung im Zeit- und Frequenzbereich
Erforderliches Zubehör (optional)
Typ 1018.11, Typ 1018.11.1, Typ 1012.1 oder Typ 1012.2
Empfohlenes Zubehör (optional)
Typ 1018.4, Typ 1018.5, Typ 3530
