Typ 3100
Fehler-Simulatoren Serie 3100

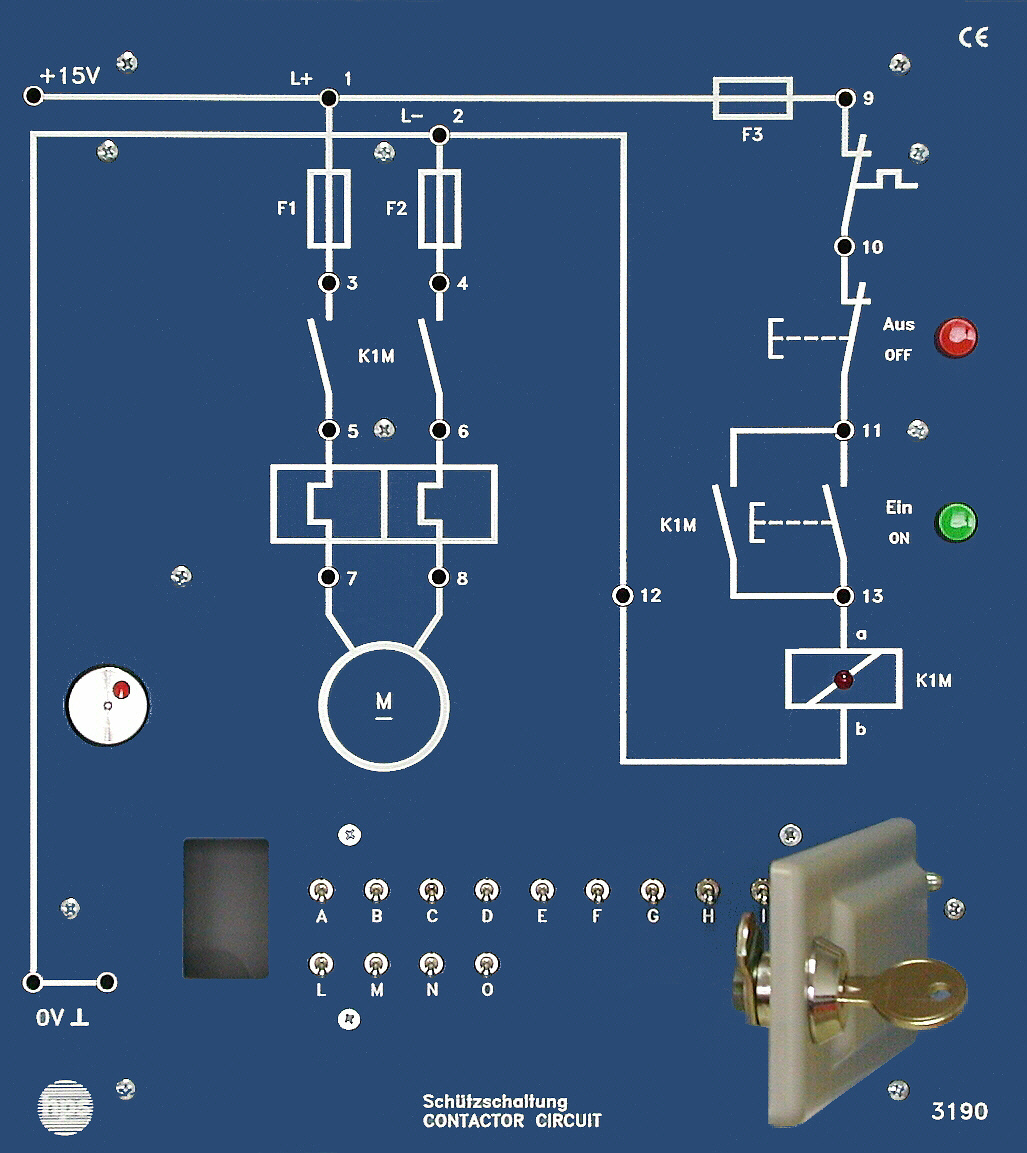

Die Fehler-Simulatoren der Serie 3100 sind Trainingsgeräte für die systematische Fehlersuche in installations- und steuerungstechnischen Schaltungen. Bis zu 20 Fehler können praxisnah aktiviert werden, so dass Signalverfolgung, Prüfung und Diagnose unter realistischen Bedingungen geübt werden können.
- Bis zu 20 Fehler über Kippschalter einstellbar
- Abschließbare Leiste über den Kippschaltern für Prüfungen
- Normgerechte Schaltung mit herausgeführten 4-mm-Messpunkten
- Ausführliche Gerätebeschreibungen mit Fehlerlisten
- Graue Kunststoffhaube auf der Rückseite als Berührschutz
- Als Tischgerät oder im hps Tisch- und Demonstrationsgestell einsetzbar
Serie und Einsatz
Die Serie 3100 ist für die Fehlersuche und Signalverfolgung in angewandten Schaltungen der Installationstechnik ausgelegt. Die einzelnen Simulatoren bilden typische Fehlerbilder praxisnah ab und erleichtern das Üben von Diagnosewegen.
Zu jedem Simulator gehört eine ausführliche Gerätebeschreibung mit Kurzbeschreibung, Fehlerliste und Hinweisen zur Fehlersuche. Damit eignet sich die Serie besonders für Unterricht, Labor und Prüfungen.
Aufbau und Nutzung
Die Schaltung ist auf der Frontplatte normgerecht dargestellt. Über die 4-mm-Buchsen lassen sich die Simulatoren sauber beschalten und an Messmittel anschließen.
Die Simulatoren können auf den Tisch gelegt oder in hps Tisch- und Demonstrationsgestelle eingehangen werden. Die Rückseite ist durch eine graue Kunststoffhaube abgedeckt, damit das Gerät im Betrieb geschützt bleibt.
- Kurze Versuchsvorbereitungszeiten für Ausbildung und Prüfung
- Serienaufbau für mehrere Fehlersimulatoren mit unterschiedlichen Schaltungen
- Serie
- Fehler-Simulatoren Serie 3100
- Betriebsspannung Typ 3180
- 230 V AC / 50 Hz über Trenntransformator
- Maximale Belastung Typ 3180
- 660 W
- Einstellbare Fehler Typ 3180
- 20
- Abmessungen Typ 3180
- 266 x 297 x 70 mm
- Betriebsspannung Typ 3195
- 230 V AC über Trenntransformator
- Einstellbare Fehler Typ 3195
- 12
- Abmessungen Typ 3195
- 532 x 297 x 160 mm
- Gewicht Typ 3195
- ca. 3,3 kg
- Betriebsspannung Typ 3196
- 230 V AC über Trenntransformator
- Einstellbare Fehler Typ 3196
- 12
- Abmessungen Typ 3196
- 532 x 297 x 115 mm
- Gewicht Typ 3196
- ca. 2,6 kg
- Betriebsspannung Typ 3197
- 230 V AC über Trenntransformator
- Einstellbare Fehler Typ 3197
- 15
- Abmessungen Typ 3197
- 532 x 297 x 112 mm
- Gewicht Typ 3197
- ca. 2,6 kg
- Empfohlenes Zubehör
- 9102.3, 8626, 2214
- Fehlersuche in angewandten Installationsschaltungen
- Signalverfolgung an Schaltungen mit bis zu 20 simulierten Fehlern
- Prüfen von Phasenanschnitt-Steuerungen, Leuchtstofflampenschaltungen und Wechselschaltungen
- Prüfen von Stromstoß-Schaltungen mit realistischen Fehlerbildern
