ELECTRONICLAB Type 1601

Type 1601

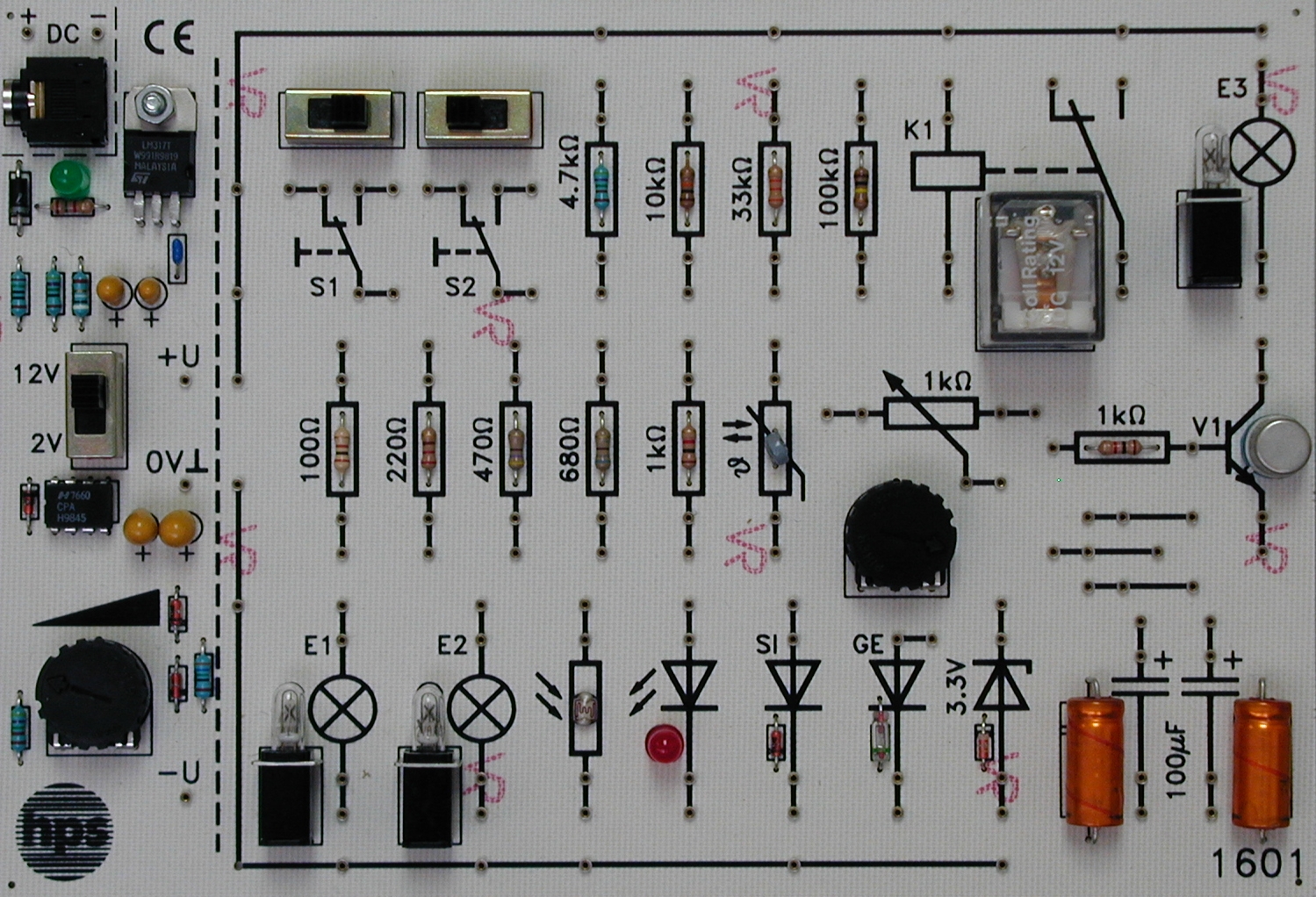

ELECTRONICLAB Type 1601

The ELECTRONICLAB Type 1601 provides a solid basis for basic experiments in electrical engineering and electronics. All required components and voltage sources are arranged clearly on one compact LABLine board.

  • Complete basic set for electrical engineering and electronics experiments on one board
  • Integrated 9 resistors, 1 potentiometer, 1 NTC, 1 LDR, 3 diodes, 1 LED and 1 NPN transistor
  • Also includes 3 lamps, 2 electrolytic capacitors, 1 relay and 2 changeover switches
  • Two voltage sources 0 ... 12 V DC and approx. -7 V DC available directly on the board
  • Gold-plated spring terminals for low-corrosion, low-resistance connections
  • Also available as a kit for practical soldering exercises
Datasheet (PDF)

Solid basis for introductory experiments

The ELECTRONICLAB was designed as a compact practice platform for the fundamentals of electrical engineering and electronics. The key components and voltage sources are grouped together on one clearly structured board.

Gold-plated spring terminals provide reliable low-corrosion connections, making the board suitable for continuous classroom and lab use.

Workbook and measurement equipment

A workbook with numerous introductory experiments is available for the ELECTRONICLAB. Topics range from electric circuits and resistor networks to lamps, diodes, transistors and rectifier circuits.

Recommended instruments are a simple multimeter and the hps Measuring Interface Type 1620.1 for function generation and PC-based data acquisition.

Power supply
12 V DC via supplied plug-in power pack
Variable output voltage
0 ... 12 V
Fixed output voltage
approx. -7 V
Board dimensions
190 x 130 mm
Integrated components
9 resistors, 1 potentiometer, 1 NTC, 1 LDR, 3 diodes, 1 LED, 1 NPN transistor, 3 lamps, 2 electrolytic capacitors, 1 relay, 2 changeover switches
Recommended instruments
Simple multimeter; hps Measuring Interface Type 1620.1

Taken from the tables of contents of the hps experiment manuals (titles, numbers and pages). All manuals are German; titles are shown in the original language. All manuals and experiments

V 1651 ElektronikLab Manual · 116 pages 56 experiments

Main device of this manual – applies to all experiments View table of contents

  1. Versuch 1 Ein- und Ausschalten einer Lampe p. 3
  2. Versuch 2 Ein- und Ausschalten einer Lampe mit zwei Schaltern p. 4
  3. Versuch 3 Schließen eines Stromkreises mit verschiedenen Materialien p. 4
  4. Versuch 1 Elektrischer Stromkreis mit einem Verbraucher p. 9
  5. Versuch 2 Elektrischer Stromkreis mit zwei Verbrauchern p. 10
  6. Versuch 1 Widerstandsmessung p. 15
  7. Versuch 2 Widerstandswert eines Potentiometers p. 15
  8. Versuch 1 Abhängigkeit der Stromstärke I von der Spannung U bei konstantem Widerstand R p. 17
  9. Versuch 2 Abhängigkeit der Stromstärke I vom Widerstand R bei konstanter Spannung U p. 18
  10. Versuch 1 Reihenschaltung von ohmschen Widerständen p. 22
  11. Versuch 2 Reihenschaltung mit zwei Glühlampen p. 23
  12. Versuch 3 Reihenschaltung mit verschiedenen Verbrauchern p. 23
  13. Versuch 1 Abhängigkeit der Spannung U2 von der Gesamtspannung U p. 25
  14. Versuch 2 Untersuchung des Potentiometers p. 26
  15. Versuch 1 Parallelschaltung von ohmschen Widerständen p. 30
  16. Versuch 2 Parallelschaltung mit unterschiedlichen Verbrauchern p. 31
  17. Versuch 1 Ausschaltung p. 33
  18. Versuch 2 Serienschaltung p. 34
  19. Versuch 3 Wechselschaltung p. 34
  20. Versuch 1 Vergleich von zwei Verbrauchern p. 37
  21. Versuch 2 Abhängigkeit der Leistung von der Stromstärke und der Spannung p. 38
  22. Versuch 1 Untersuchung verschiedener nichtlinearer Widerstände p. 43
  23. Versuch 2 LDR bei unterschiedlichen Beleuchtungsstärken p. 45
  24. Versuch 1 Innenwiderstand einer Spannungsquelle p. 49
  25. Versuch 2 Reihenschaltung von Spannungsquellen p. 50
  26. Versuch 1 Parallelschaltung von zwei Kondensatoren p. 56
  27. Versuch 2 Reihenschaltung von zwei Kondensatoren p. 58
  28. Versuch 3 Parallelschaltung von zwei Kondensatoren p. 59
  29. Versuch 4 Reihenschaltung von zwei Kondensatoren p. 61
  30. Versuch 1 Diode im Gleichstromkreis p. 66
  31. Versuch 2 Kennlinie einer Silizium-Diode p. 66
  32. Versuch 3 Kennlinie einer Germanium-Diode p. 67
  33. Versuch 4 Kennlinie einer Silizium-Diode p. 68
  34. Versuch 5 Kennlinie einer Germanium-Diode p. 69
  35. Versuch 1 Ermittlung des Vorwiderstandes R V und Kennlinienaufnahme einer LED p. 72
  36. Versuch 2 Kennlinienaufnahme einer LED p. 73
  37. Versuch 1 Ermittlung des Vorwiderstandes RV und Kennlinienaufnahme einer Z-Diode p. 76
  38. Versuch 2 Gleichspannungsbegrenzung mit Z-Dioden p. 77
  39. Versuch 3 Kennlinie einer Z-Diode p. 78
  40. Versuch 1 Der Einfluß der Spannung UBE auf das Verhalten eines Transistors p. 82
  41. Versuch 2 Der Transistor als Schalter p. 84
  42. Versuch 3 Transistor als Kleinsignalverstärker p. 85
  43. Versuch 4 Steuerung eines Dämmerungsschalters über einen Transistor p. 86
  44. Versuch 5 Transistor als Wechselspannungsverstärker p. 86
  45. Versuch 1 Ein- und Ausschaltspannung eines Relais p. 92
  46. Versuch 2 Relaisschaltung mit zwei Lampen p. 92
  47. Versuch 3 Selbstinduktionsspannung p. 93
  48. Versuch 1 Berechnung der Augenblickswerte für eine Sinusspannung p. 98
  49. Versuch 2 Erzeugung einer Sinusspannung p. 99
  50. Versuch 3 Kenngrößen der Sinusspannung p. 100
  51. Versuch 4 Wirkleistung bei Phasengleichheit von Spannung und Strom p. 101
  52. Versuch 5 Phasenverschiebung zwischen Spannung und Strom p. 102
  53. Versuch 6 Kenngrößen einer rechteckförmigen Wechselspannung p. 103
  54. Versuch 1 Einpuls-Mittelpunktschaltung M1 p. 108
  55. Versuch 2 Einpulsmittelpunktschaltung mit Glättungskondensator p. 109
  56. Versuch 3 Zweipuls-Brückenschaltung B2 p. 110
V 1651 ElektronikLab Solutions · 44 pages 0 experiments

Main device of this manual – applies to all experiments View table of contents
